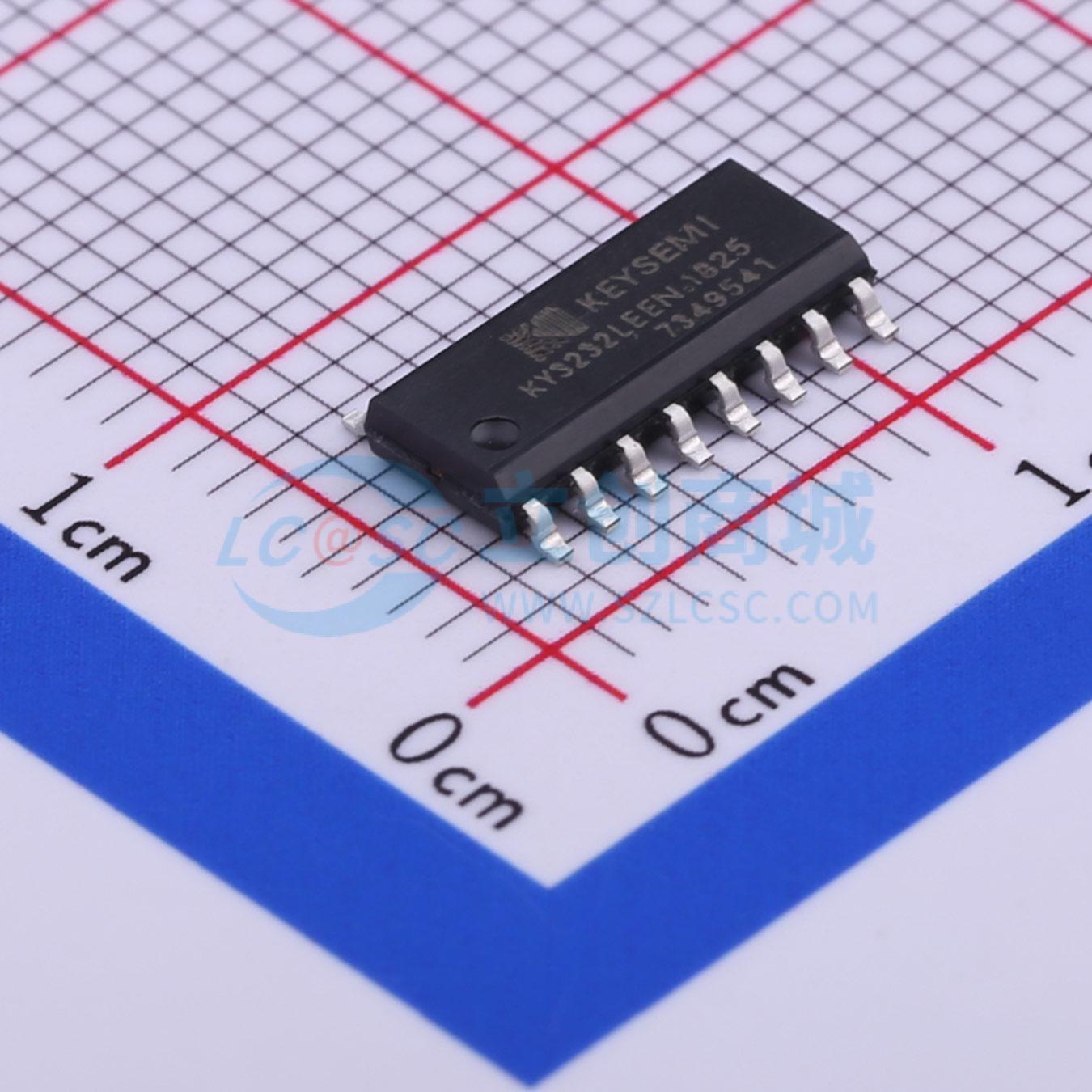

温馨提醒：图片仅供参考，商品以实物为准

KY3232LEEN

3V至5.5V RS-232收发器，带省电功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列设备符合EIA/TIA-232和CCITT V.28/V.24通信接口标准，具有低功耗、高数据速率和增强的ESD保护。
品牌名称: Keysemi(旷岳)
商品型号: KY3232LEEN
商品编号: C428899
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

KY32xx系列器件是EIA/TIA - 232和V.28/V.24通信接口，借助矽力杰（KEYSEMI）创新的POWERSAVE™功能，可实现1μA的供电电流。专有的高效双电荷泵稳压电压转换器与低压差发射器相结合，可在单+3.0V至+5.5V电源下实现真正的RS - 232性能。这些器件可在+3.0V至+5.5V的输入电压范围内工作，保证数据速率为250k比特/秒，所有RS232 I/O引脚均具备增强型静电放电（ESD）保护，超过±15kV EN61000 - 4 - 2气隙放电和±8kV EN61000 - 4 - 2接触放电标准。 POWERSAVE专有功能可在RS - 232电缆从主机接口断开或连接的外围设备关闭时，自动关闭片上稳压电压转换器和驱动电路。当任何RS232接收器输入施加有效电平后，系统将再次开启。

商品特性

在VCC为+3.3V±10%和+5V±10%时，符合EIA/TIA - 232F和CCITT V.28/V.24规范
低POWERSAVE电流：典型值1μA，最大值10μA
保证数据速率250kbps
RS - 232 I/O引脚扩展ESD保护±15kV HBM
KY32xxF系列可实现1000kbps的高数据速率

应用领域

电池供电和手持应用
外设接口
便携式诊断设备
终端适配器和销售点（POS）终端
笔记本电脑、超便携笔记本电脑和平板电脑
工业和嵌入式PC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.5mA
