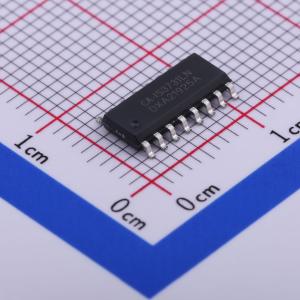

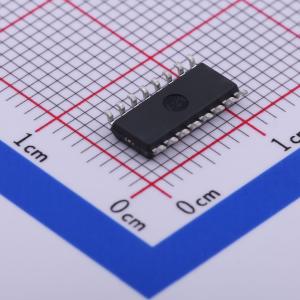

温馨提醒：图片仅供参考，商品以实物为准
CA-IS3731LN
CA-IS373x 高速三通道数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3通道数字隔离器,电容隔离
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3731LN
- 商品编号
- C428886
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.314克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3750 | |
| CMTI(kV/us) | 100kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 8ns |
商品概述
CA-IS373x器件是高性能的三通道数字隔离器，具有精确的时序特性和低功耗。CA-IS373x器件提供高电磁抗扰度和低辐射，同时隔离CMOS数字I/O。所有器件版本均具有施密特触发器输入，具有高抗噪声能力。每个隔离通道由一个发射器和一个接收器组成，两者由二氧化硅 (SiO2) 绝缘屏障隔开。CA-IS3730器件的所有三个通道方向相同，输出侧具有输出使能；CA-IS3731器件具有两个正向通道和一个反向通道，两侧均具有输出使能；CA-IS3735器件与CA-IS3730器件具有相同的通道配置，但没有输出使能。所有器件均具有故障保护模式选项。如果输入电源或信号丢失，带有后缀L的器件的默认输出为低电平，带有后缀H的器件的默认输出为高电平。
CA-IS373x器件具有高绝缘能力，可以处理数据总线或其他电路上的噪声和浪涌，防止其进入本地接地并干扰或损坏敏感电路。高CMTI能力保证了数字信号的正确传输。CA-IS373x器件有16引脚窄体SOIC和16引脚宽体SOIC封装。所有产品均具有>2.5 kVrms的绝缘额定值，宽体封装产品支持高达5 kVrms的绝缘耐压。
应用领域
- 工业自动化系统
- 电机控制
- 医疗电子
- 隔离开关电源
- 太阳能逆变器
- 隔离ADC、DAC
