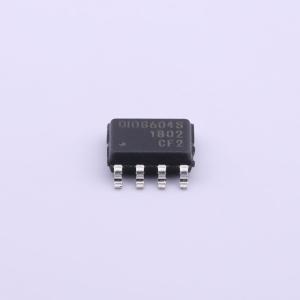

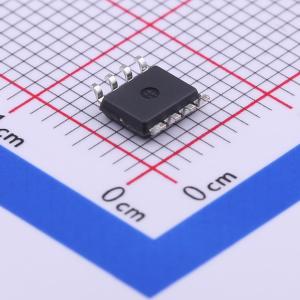

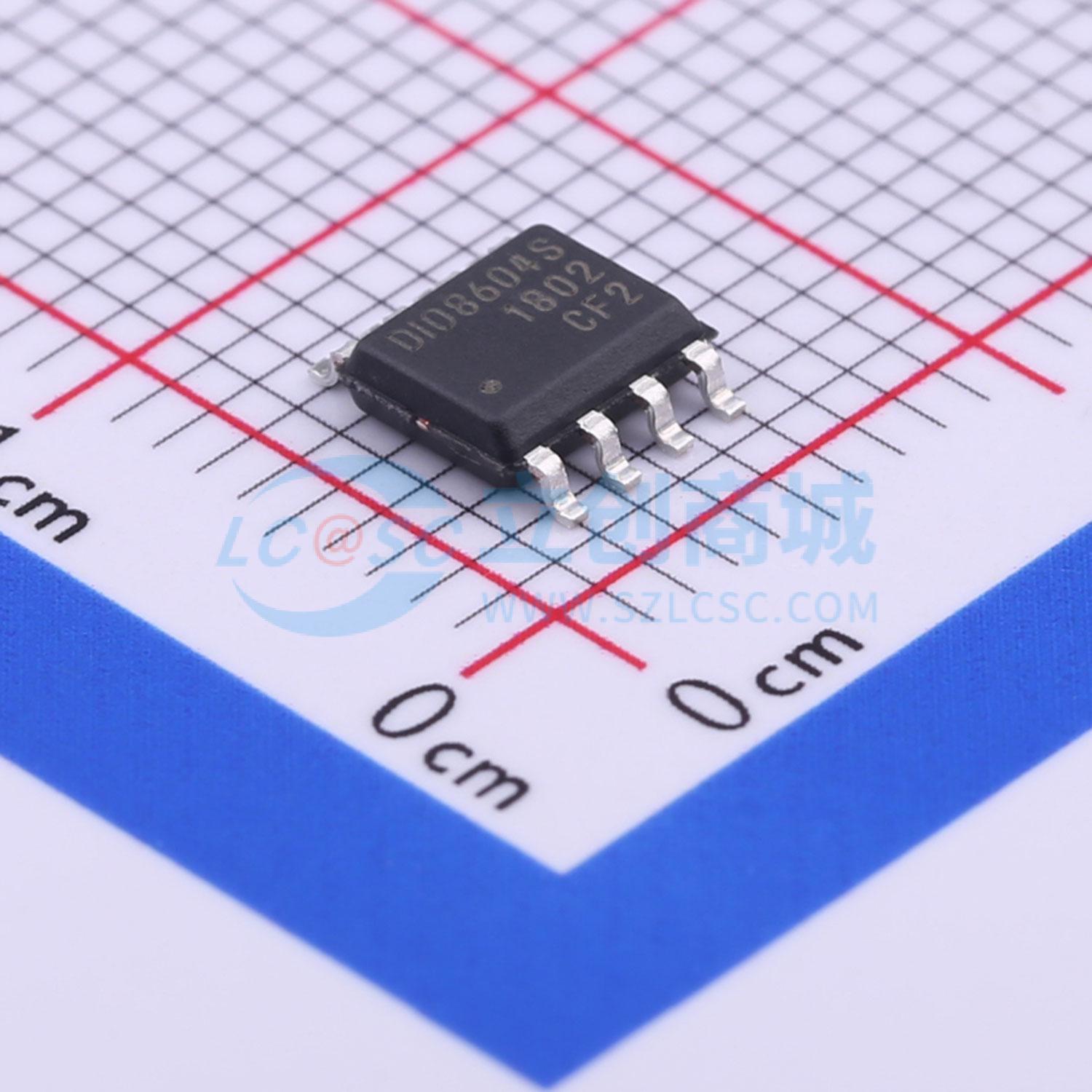

温馨提醒：图片仅供参考，商品以实物为准
DIO8604SCS8
用于LED照明的单级反激式及带有原边控制的PFC稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由集成单级反激和功率因数校正（PFC）调节器以及600V功率MOSFET组成，专为高性能离线转换器设计，只需最少的外部组件，目标应用为LED照明。驱动反激转换器以准谐振模式工作，以实现更高的效率，并使反激转换器保持恒定导通时间运行，以实现高功率因数。采用特殊设计，可实现快速启动和可靠保护，以满足安全要求。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO8604SCS8
- 商品编号
- C428282
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 9.5V~27V | |
| 开关频率 | 115kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
DIO8604S 由集成的单级反激PFC调节器和600V功率MOSFET组成，专门设计用于高性能离线转换器，以最少的外部元件针对LED照明应用。
DIO8604S 在准谐振模式下驱动反激转换器以实现更高效率，并保持反激转换器在恒定导通时间操作以实现高功率因数。
该芯片采用特殊设计以实现快速启动并满足安全要求的可靠保护。
应用领域
- LED照明
