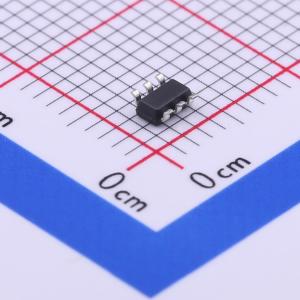

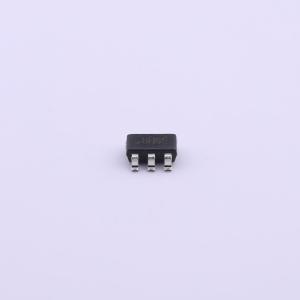

DIO8650ECST6
用于LED照明的单级反激式&带原边控制的PFC控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是单级反激和PFC控制器，适用于LED照明应用。是初级侧控制器，不应用任何次级反馈电路，以降低成本，并以准谐振模式驱动反激转换器，以实现更高的效率。使反激转换器保持恒定导通时间运行，以实现高功率因数。采用特殊设计，实现快速启动和可靠保护，以满足安全要求。
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO8650ECST6
- 商品编号
- C428283
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 9.5V~27V | |
| 开关频率 | 115kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过压保护(OVP)；短路保护(SCP) | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 |
商品概述
DIO8650E是一款针对LED照明应用的单级反激式和PFC控制器。
DIO8650E是一款初级侧控制器，无需任何次级反馈电路，以降低成本，并在准谐振模式下驱动反激式转换器以实现更高效率。
DIO8650E使反激式转换器保持恒定导通时间工作，以实现高功率因数。
该芯片采用特殊设计，以实现快速启动并满足安全要求的可靠保护。
商品特性
- 初级侧控制消除了光耦合器
- 初级MOSFET的谷底开启以实现更低的开关损耗
- 功率因数 >0.95 @230VAC
- THD <10% @230VAC
- 可靠的短路LED和开路LED保护
- 快速启动：<500 ms
- 低启动电流：典型值15 μA
- 封装：SOT23-6, SOIC-8
应用领域
- LED照明
