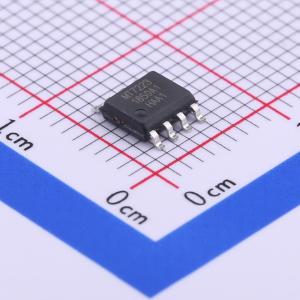

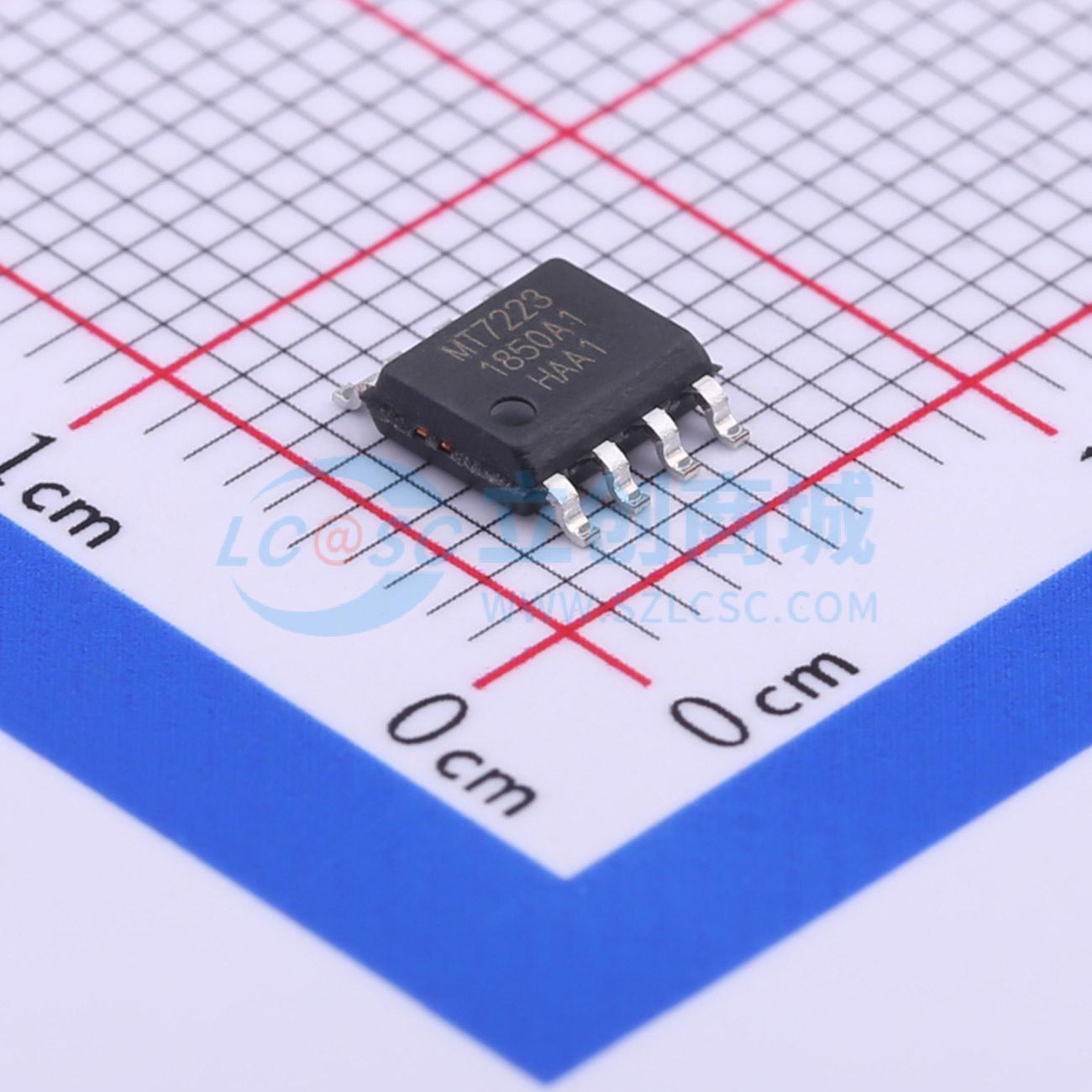

MT7223
停产 MT7223
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MAXIC(美芯晟)
- 商品型号
- MT7223
- 商品编号
- C428253
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
参数完善中
商品概述
MT7223是一款内置90V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。系统采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。MT7223通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。另在DIM脚输入PWM信号，可以进行LED灯调光。DIM脚可同时支持线性调光。MT7223内部还集成了VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。
商品特性
- 宽输入电压范围：3.1V~90V
- 内置90V MOS
- 效率高达93%
- 支持PWM调光和线性调光
- 内置输入电压线性补偿
- 最大工作频率：1MHz
- CS电压：250mV
- 芯片供电欠压保护电压：2.6V
- 智能过温保护
- 关断时间可调
- 内置VDD稳压管

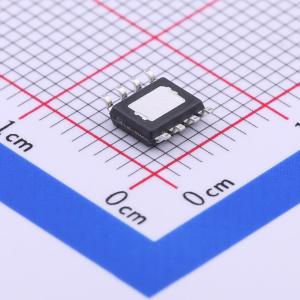

- ESOP8封装，散热底盘内接SW脚
应用领域
- 自行车、电动车、摩托车灯
- 强光手电
- LED射灯
- 大功率LED照明
- LED背光
