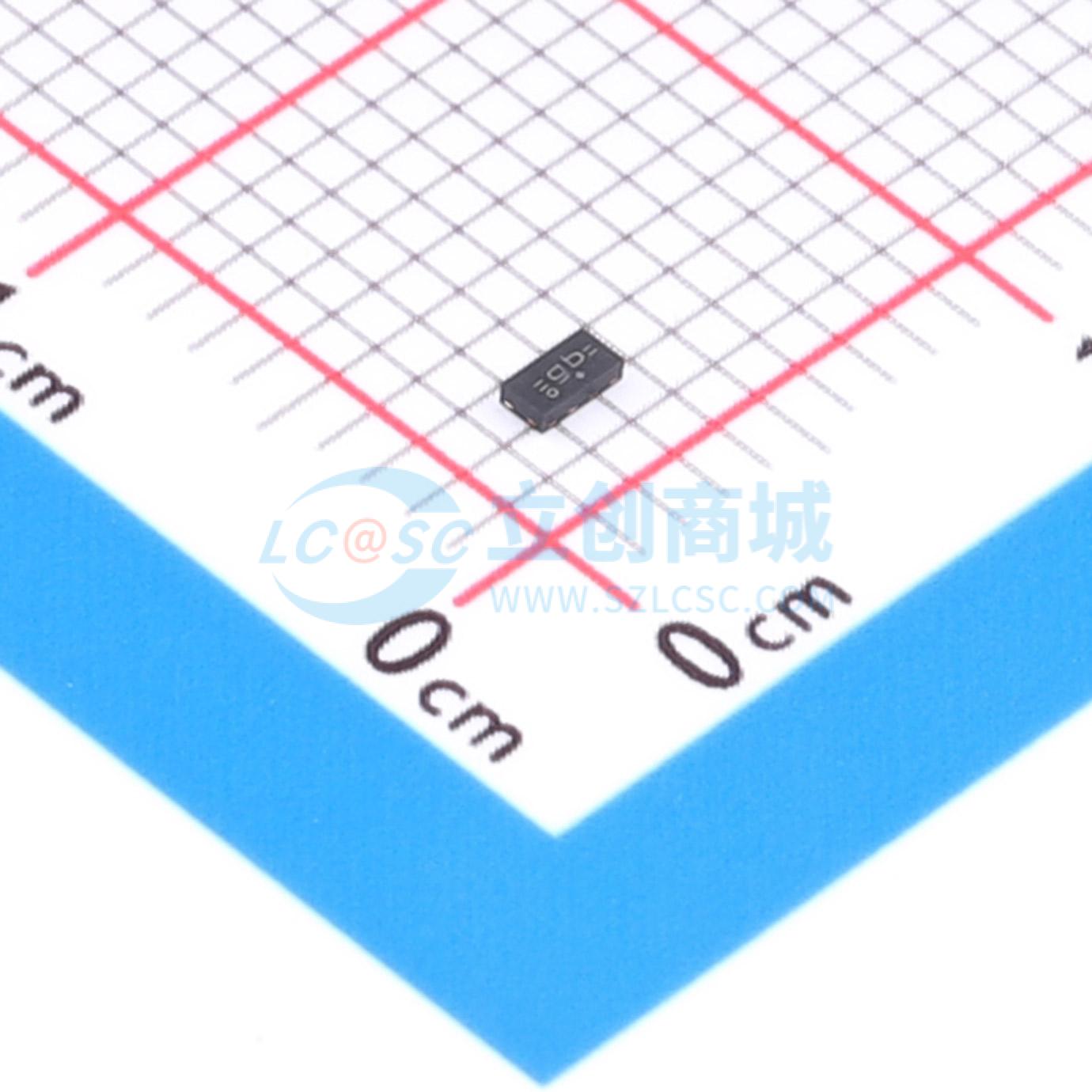

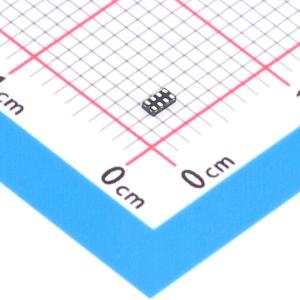

温馨提醒：图片仅供参考，商品以实物为准
NCX2222GTX
双通道低电压低功耗比较器，开漏输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NXP(恩智浦)
- 商品型号
- NCX2222GTX
- 商品编号
- C3658913
- 商品封装
- SOT-833-1(1x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 2 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 1pA | |
| 传播延迟(tpd) | 800ns | |
| 滞后电压(Vhys) | 9mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 开路漏极 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.3V~5.5V | |
| 功能特性 | 内置迟滞 |
商品概述
NCX2222提供双路、低电压、低功耗比较器，具有漏极开路输出。 NCX2222每个比较器的电源电流极低，仅为5 μA，并且保证能在1.3 V的低电压下工作。它在高达5.5 V的电压下仍能完全正常工作，这使其便于在3.0 V和5.0 V系统中使用。
商品特性
- 宽电源电压范围：1.3 V至5.5 V（功能工作范围）
- 轨到轨输入/输出性能
- 每个比较器的电源电流极低，典型值为5 μA
- 极低的功耗
- 输入信号过驱动时无相位反转
- 内置迟滞
- 传播延迟典型值为0.8 μs
- ESD保护：
- HBM JESD22 - A114F 1C类，超过1500 V
- CDM JESD22 - C101E超过1000 V
- 多种封装选项
- 工作温度范围为 -40 °C至 +85 °C
应用领域
- 移动电话
- 报警和安全系统
- 个人数字助理
