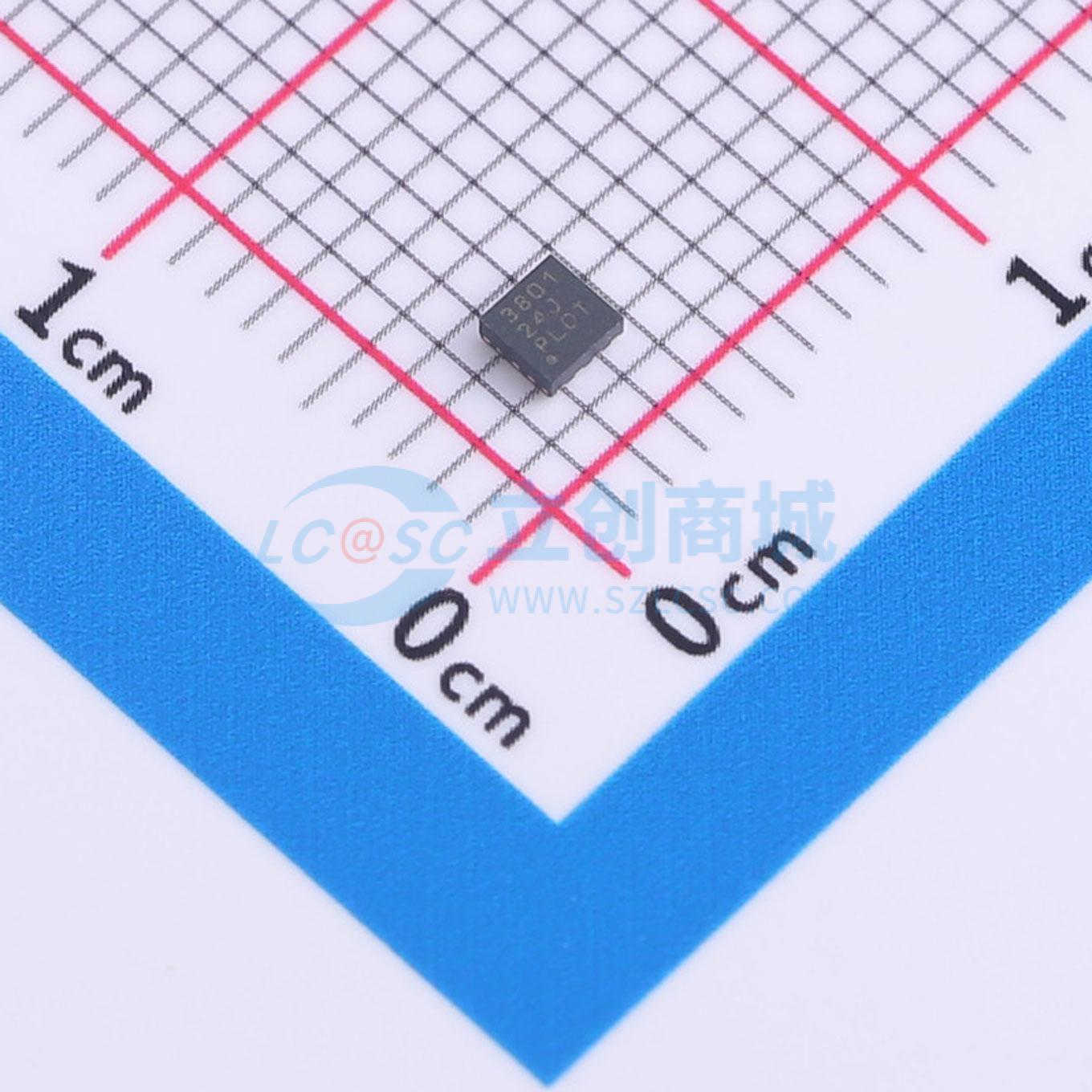

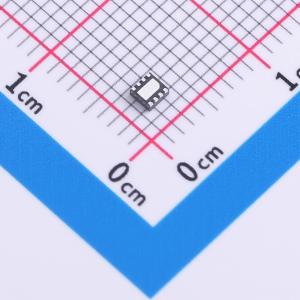

温馨提醒：图片仅供参考，商品以实物为准

TLV3801DSGT

具有LVDS输出的高速比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV3801 具有 LVDS 输出的 225ps 高速比较器
品牌名称: TI(德州仪器)
商品型号: TLV3801DSGT
商品编号: C3658966
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.017克(g)

商品参数

商品概述

TLV3801/TLV3811 是具有宽电源电压范围和 3GHz 超高切换频率的 225ps 高速比较器。这些器件具有 2.7V 至 5.25V 的单电源工作电压范围和 2.7V 至 5.25V 的双电源工作电压范围，采用业界通用的小型封装承载所有特性，是激光雷达、差分线路接收器应用以及测试和测量系统的理想选择。 TLV3801/TLV3811 具有 5ps 的强大输入过驱性能，并且能够检测仅 240ps 的窄脉冲宽度。这些器件具有输入过驱可实现较小传播延迟变化，并且能够检测窄脉冲，是飞行时间 (ToF) 应用（例如工厂自动化和无人机视觉）的理想选择。 TLV3801/TLV3811 的低压差分信号 (LVDS) 输出有助于提高数据吞吐量并优化功耗。同样，互补输出有助于通过抑制每个输出上的共模噪声来降低 EMI。LVDS 输出旨在驱动和直接连接可接受标准 LVDS 输入（例如大多数 FPGA 和 CPU）的其他应用下游器件。 TLV3801 采用 8 引脚 WSON 封装，TLV3811 采用微型 6 引脚 WCSP 封装，均非常适合空间敏感型应用，例如光学传感器模块。

商品特性

低传播延迟：225 ps
低过驱动分散：5 ps
静态电流：20mA
高切换频率：3GHz/6Gbps
窄脉宽检测功能：240ps
LVDS 输出
分离输入和输出接地基准
单电源电压：2.7V 至 5.25V
低输入失调电压：±0.5mV
内部迟滞选项：0、1.5、2mV
封装：TLV3801（8 引脚 WSON）、TLV3811（6 引脚 WCSP）

应用领域

激光雷达中的距离感测
飞行时间传感器
示波器和逻辑分析仪中的高速触发器功能
高速差分线路接收器
无人机视觉

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交10单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	1uA
	传播延迟(tpd)	225ps
	滞后电压(Vhys)	2mV
	共模抑制比(CMRR)	80dB
	输出类型	-

	属性	参数值
	输出模式	LVDS
	静态电流(Iq)	20mA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	5.5V
	单电源	2.7V~5.25V
	输入失调电流(Ios)	100nA
	响应时间(tr)	0.135us
