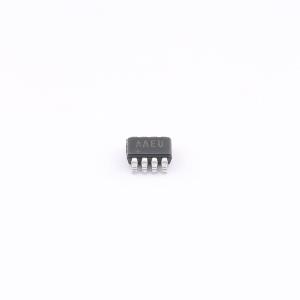

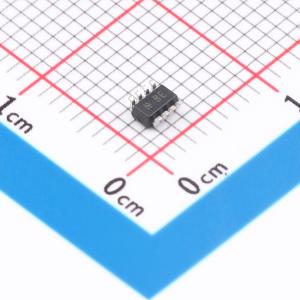

温馨提醒：图片仅供参考，商品以实物为准
MAX9203EKA+T
低成本、7ns、低功耗电压比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高速、低功耗的比较器，具有带内部上拉的 TTL 逻辑输出。快速的传播延迟（在 5mV 过驱动下典型值为 7ns），使其非常适合用于快速 A/D 转换器和采样电路、线路接收器、V/F 转换器以及许多其他数据判别、信号恢复应用。所有比较器可以由独立的模拟和数字电源供电，也可以由单一的组合电源电压供电。模拟输入共模范围包括负轨，允许在单电源供电时进行接地检测。当由 +5V 电源供电时，每个比较器仅消耗 9mW 功率。部分型号具有带 TTL 兼容输入的输出锁存器，当锁存输入驱动为低电平时，比较器输出状态保持。该产品相比其他产品具有更低的功耗和成本，可节省 50% 的功率，并且采用更小的封装。
- 商品型号
- MAX9203EKA+T
- 商品编号
- C3658635
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 单路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 1.25uA | |
| 传播延迟(tpd) | 7ns | |
| 滞后电压(Vhys) | - |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL | |
| 静态电流(Iq) | 1.3mA | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 高速A/D转换器
- 高速V/F转换器
- 线路接收器
- 高速信号整形/恢复
- 阈值检测器
- 输入触发电路
- 高速数据采样
- PWM电路
