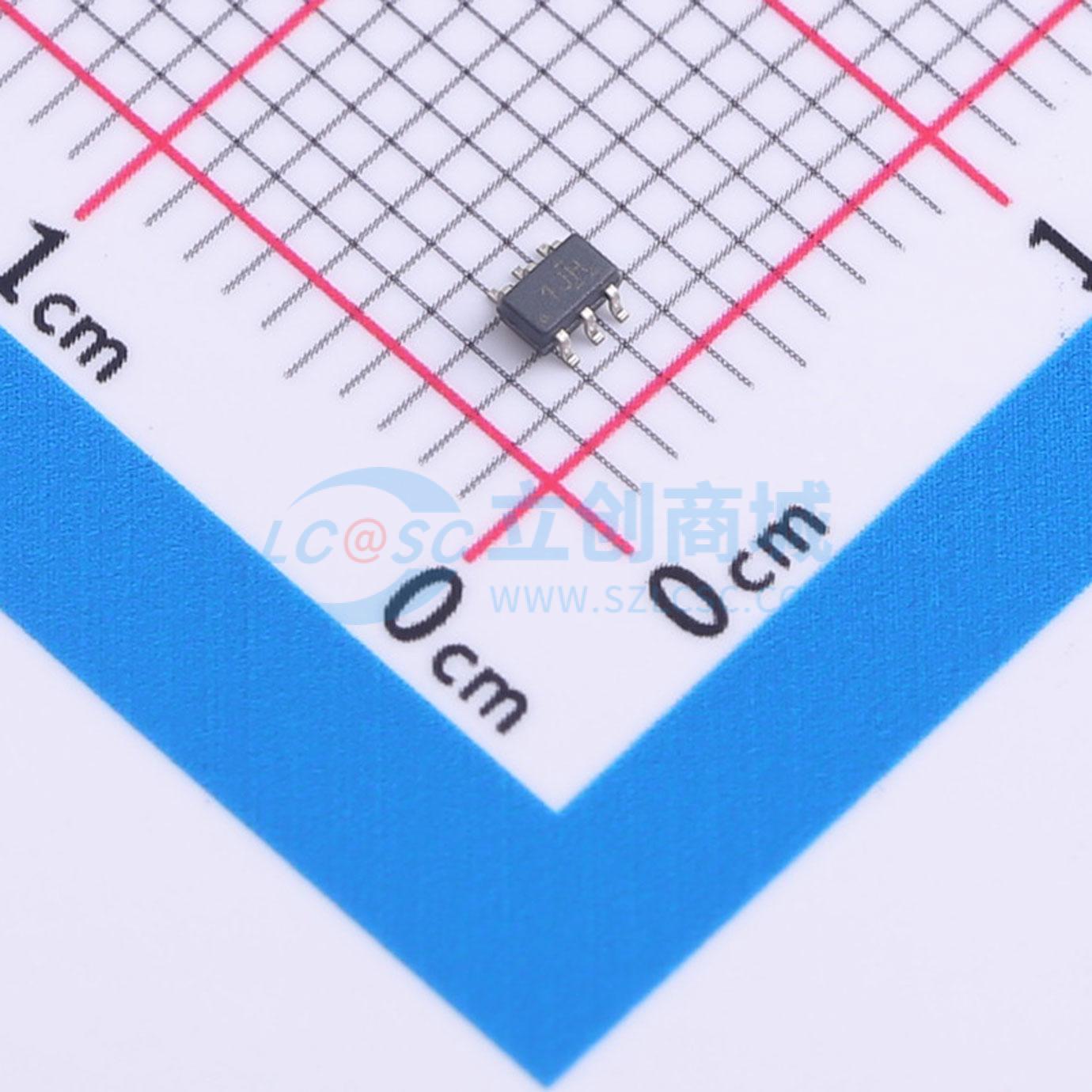

温馨提醒：图片仅供参考，商品以实物为准

TLV3603QDCKRQ1

描述: TLV3603-Q1 具有推挽输出、可调节迟滞和闩锁功能的汽车类 2.5ns 轨到轨比较器
品牌名称: TI(德州仪器)
商品型号: TLV3603QDCKRQ1
商品编号: C3658545
商品封装: SC-70-6
包装方式: 编带
商品毛重: 0.084078克(g)

商品参数

商品概述

TLV360x 是一款 325MHz 高速比较器，具有轨到轨输入和 2.5ns 的传播延迟。这两款比较器可快速响应，并具有宽工作电压范围，非常适合激光雷达、测距仪和线路接收器中的窄信号脉冲检测和数据与时钟恢复应用。与替代高速差分输出比较器相比，TLV360x 系列的推挽（单端）输出可以简化 I/O 接口的板对板布线并节省相关成本，同时能够降低功耗。它们可以直接连接下游电路中的大多数现行数字控制器和 IO 扩展器。 TLV3601-Q1 采用微型 5 引脚 SC70 和 SOT23 封装，因此非常适合空间受限的设备，这些设备受益于比较器的快速响应时间。TLV3603-Q1 采用 6 引脚 SC70 封装，速度和大小与 TLV3601-Q1 保持相同，同时提供可调迟滞控制和输出锁存功能等附加特性。TLV3602-Q1 是 TLV3601-Q1 的双通道版本，采用 8 引脚 VSSOP 和 WSON 封装。

商品特性

符合汽车应用要求，具有符合 AEC - Q100 标准的下列特性
器件温度等级 1: - 40°C 至 125°C 的环境工作温度范围
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C3
快速传播延迟：2.5 ns
低过驱动分散：600 ps
高切换频率：325 MHz
窄脉宽检测功能：1.25 ns
推挽式输出
宽电源电压范围：2.4 V 至 5.5 V
输入共模范围超出两个电源轨 200 mV
低输入失调电压：±5 mV
输出端已知启动条件
TLV3603 特定功能：
- 可调迟滞控制引脚
- 锁存功能
封装：TLV3601 (SC70 - 5)、(SOT23 - 5)、TLV3603 (SC70 - 6)、TLV3602 (VSSOP - 8)、(WSON - 8)

应用领域

直流/直流转换器
逆变器和电机控制
燃料电池控制单元 (FCCU)
电池管理系统 (BMS)
机械扫描激光雷达
音频放大器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	500uV
	输入偏置电流(Ib)	1uA
	传播延迟(tpd)	2.5ns
	滞后电压(Vhys)	3mV
	共模抑制比(CMRR)	80dB
	输出类型	推挽

	属性	参数值
	输出模式	CMOS
	轨到轨	轨到轨输入
	静态电流(Iq)	4.9mA
	工作温度	-40℃~+125℃
	单电源	2.4V~5.5V
	输入失调电压温漂(Vos TC)	3uV/℃
	输入失调电流(Ios)	30nA
