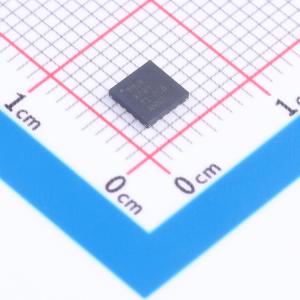

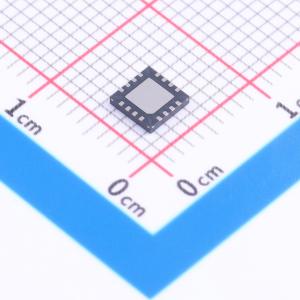

温馨提醒：图片仅供参考，商品以实物为准

TMUX6209RUMR

具有1.8V逻辑电平的TMUX620x36V、低Ron、8:1单通道和4:1双通道精密多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX6208是一款8:1单通道精密多路复用器；TMUX6209是一款4:1双通道多路复用器，具有低导通电阻和电荷注入。支持单电源（4.5V至36V）、双电源（±4.5V至18V）或非对称电源。
品牌名称: TI(德州仪器)
商品型号: TMUX6209RUMR
商品编号: C3657207
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.8克(g)

商品参数

商品概述

TMUX6208 是一款 8:1 单通道精密多路复用器；TMUX6209 是一款 4:1 双通道多路复用器，具有低导通电阻和电荷注入。该器件支持单电源（4.5V 至 36V）、双电源（±4.5V 至 ±18V）或非对称电源（例如，VDD = 12V，VSS = -5V）。TMUX620x 可在源极 (Sx) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑高电平，因此，当器件在有效电源电压范围内运行时，可确保 TTL 和 CMOS 逻辑兼容性。Fail-Safe Logic 电路允许在电源引脚之前的控制引脚上施加电压，从而保护器件免受潜在的损害。 TMUX620x 是精密开关和多路复用器系列器件。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用。

商品特性

单电源电压范围：4.5V 至 36V
双电源电压范围：±4.5V 至 ±18V
低导通电阻：4Ω
低电荷注入：3pC
高电流支持：400mA（最大值）(WQFN)
高电流支持：300mA（最大值）(TSSOP)
-40°C 至 +125°C 工作温度
1.8V 逻辑兼容输入
逻辑引脚上的集成下拉电阻器
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块
半导体测试设备
电池测试设备
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
有线网络
数据采集系统 (DAQ)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	4.5V~36V；-18V~-4.5V；4.5V~18V
	导通时间(ton)	240ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	298ns
	工作温度	-40℃~+125℃
	导通电容(Con)	115pF
	带宽	52MHz
	传播延迟(tpd)	1.8ns
