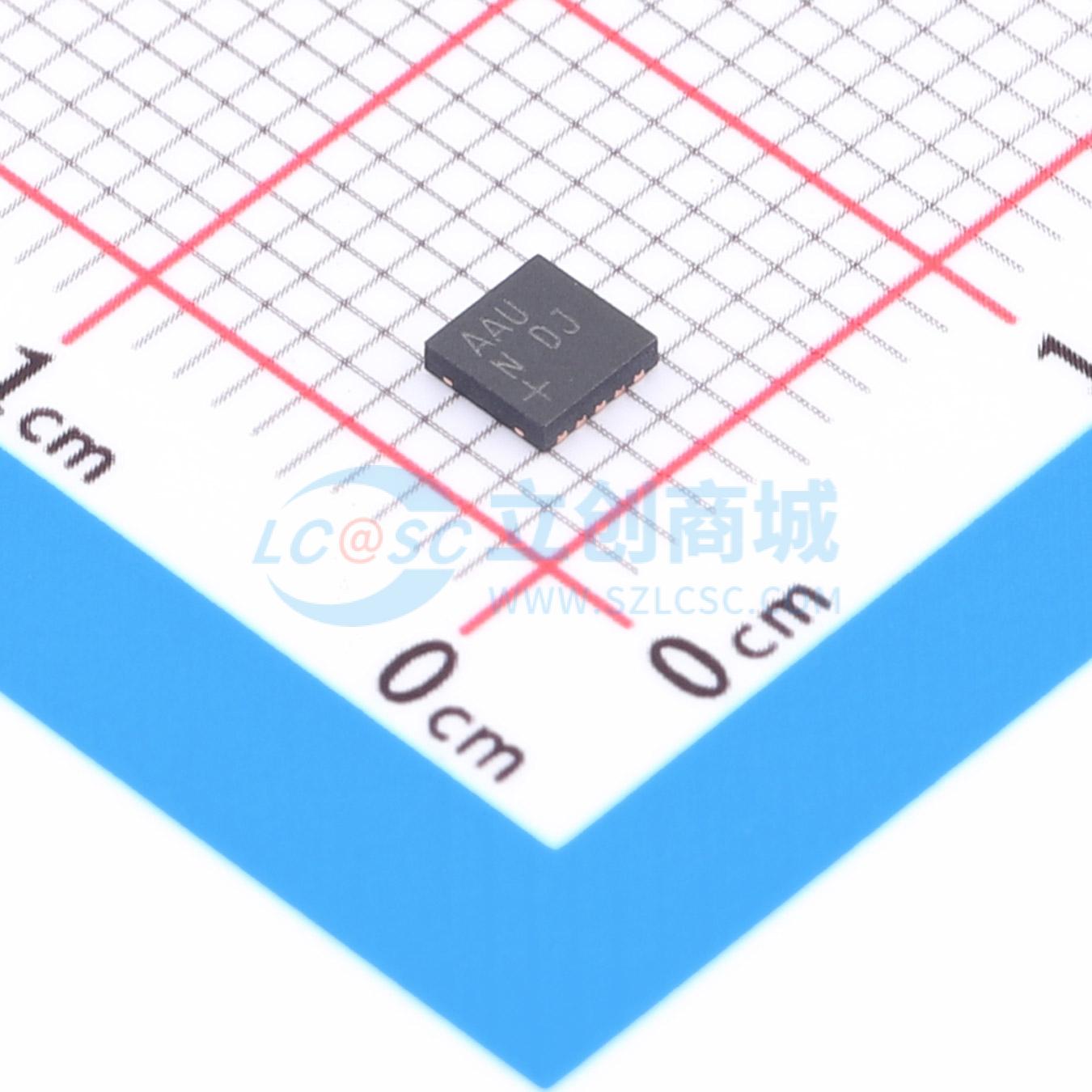

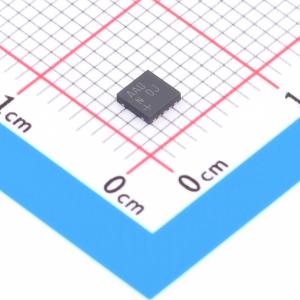

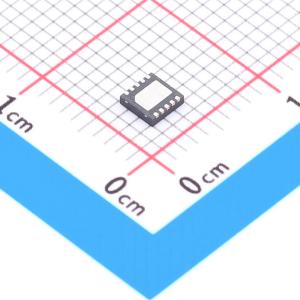

温馨提醒：图片仅供参考，商品以实物为准
MAX4634ETB+T
快速、低电压、4Ω、4通道CMOS模拟多路复用器
- 商品型号
- MAX4634ETB+T
- 商品编号
- C3657249
- 商品封装
- TDFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 4 | |
| 工作电压 | 1.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 14ns | |
| 导通电阻(Ron) | 2.5Ω | |
| 关闭时间(toff) | 6ns | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 导通电阻 (RON) 最大 4Ω
- 开关间 RON 匹配度最大 0.3Ω
- 在指定信号范围内，RON 平坦度最大 1Ω
- 每个开关可处理 V+ 至 GND 的模拟信号
- 在 +25℃ 时，关断泄漏电流仅为 0.1nA（最大）
- 快速导通 (tON) 和关断 (tOFF) 时间分别为 18ns 和 11ns
- 采用微型 10 引脚 μMAX(p) 和 10 引脚、3mm × 3mm TDFN 封装
- 采用 +1.8V 至 +5.5V 单电源供电
- 所有数字输入具有 +0.8V 和 +2.4V 逻辑阈值，确保在 +5V 工作时与 TTL/CMOS 逻辑兼容
- 保证 RON：5V 电源时典型值为 2.35Ω，3V 电源时典型值为 4.5Ω
- 通道间保证 RON 匹配度最大 0.3Ω
- 在信号范围内保证 RON 平坦度最大 1Ω
- 保证在 +25℃ 时泄漏电流低至 0.1nA
- +1.8V 至 +5.5V 单电源工作
- +1.8V 工作时：RON 典型值为 30Ω
- 过温情况：导通时间 ton 典型值为 30ns，关断时间 tOFF 典型值为 13ns
- 可处理 V+ 至 GND 信号
- 与 TTL/CMOS 逻辑兼容
- 在 1MHz 时串扰为 -78dB
- 在 1MHz 时关断隔离度为 -80dB
- 总谐波失真为 0.018%
应用领域
- 电池供电设备
- 音频和视频信号路由
- 低压数据采集系统
- 采样保持电路
- 通信电路
交货周期
订货70-90个工作日购买数量
(2500个/圆盘，最小起订量 10000 个)个
起订量：10000 个2500个/圆盘
总价金额：
￥ 0.00近期成交0单
