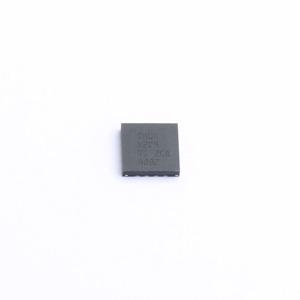

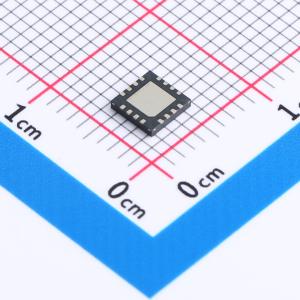

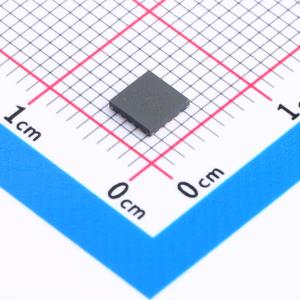

TMUX7209RUMR

具有1.8V逻辑电平和门锁效应抑制的TMUX720x44V、8:1单通道和4:12通道精密多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低导通电阻、低电荷注入的4:1 2通道多路复用器。支持单电源电压范围4.5V至44V。
品牌名称: TI(德州仪器)
商品型号: TMUX7209RUMR
商品编号: C3656986
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.088克(g)

商品参数

商品概述

TMUX7208 是一款 8:1 精密单通道多路复用器；TMUX7209 是一款 4:1 2 通道多路复用器，具有低导通电阻和电荷注入。此器件在单电源（4.5V 至 44V）、双电源（±4.5V 至 ±22V）或非对称电源（例如 VDD = 12V，VSS = –5V）供电时均能正常运行。TMUX720x 可在源极 (Sx) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。

TMUX720x 是精密开关和多路复用器系列器件，具有非常低的导通和关断泄漏电流，因此可用于高精度测量应用。TMUX72xx 系列具有抗闩锁特性，可防止器件内寄生结构之间通常由过压事件引起的大电流不良事件。闩锁状态通常会一直持续到电源轨关闭为止，并可能导致器件故障。抗闩锁特性使得 TMUX72xx 系列开关和多路复用器能够在恶劣的环境中使用。

商品特性

双电源电压范围：±4.5V 至 ±22V
单电源电压范围：4.5V 至 44V
低导通电阻：4Ω
低电荷注入：3pC
高电流支持：400mA（最大值）(WQFN)
高电流支持：300mA（最大值）(TSSOP)
–40°C 至 +125°C 工作温度
1.8V 逻辑兼容输入
逻辑引脚上的集成下拉电阻器
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

工厂自动化和控制
可编程逻辑控制器 (PLC)
模拟输入模块
半导体测试设备
电池测试设备
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
有线网络
数据采集系统 (DAQ)

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	4.5V~44V；4.5V~22V；-22V~-4.5V
	导通时间(ton)	140ns
	导通电阻(Ron)	4Ω

	属性	参数值
	关闭时间(toff)	60ns
	工作温度	-40℃~+125℃
	导通电容(Con)	115pF
	带宽	52MHz
	传播延迟(tpd)	1.8ns
