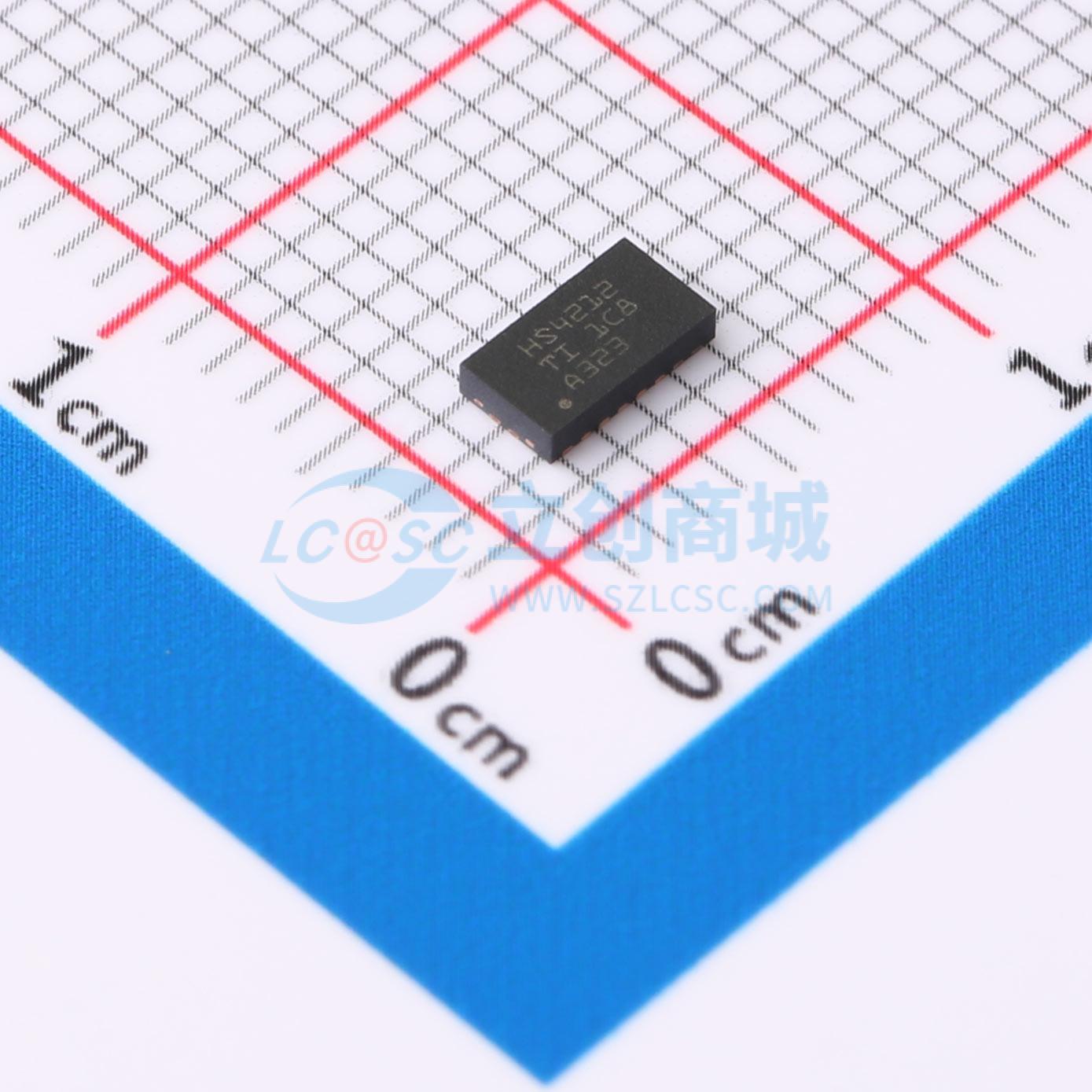

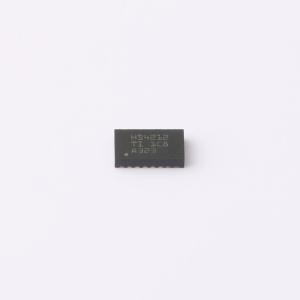

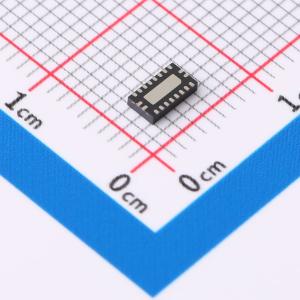

温馨提醒：图片仅供参考，商品以实物为准

TMUXHS4212IRKSR

双通道差分2:1多路复用器或1:2多路信号分离器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUXHS4212 2 通道 16Gbps 2:1/1:2 差分多路复用器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: TMUXHS4212IRKSR
商品编号: C3656912
商品封装: VQFN-20(4.5x2.5)
包装方式: 编带
商品毛重: 0.0735克(g)

商品参数

商品概述

TMUXHS4212 是一款采用多路复用器或多路信号分离器配置的高速双向无源开关，是通用模拟差分无源多路复用器或多路信号分离器，适用于许多高速差分接口，数据速率高达16Gbps，还可用于电气通道具有信号完整性裕度的更高数据速率。它支持差分信号，共模电压范围 (CMV) 高达 0V 至 1.8V，差分振幅高达1800mVpp，自适应共模电压跟踪可确保通道在整个共模电压范围内保持不变。动态特性允许高速开关，使信号眼图具有最小的衰减，并且几乎不会增加抖动。芯片设计经过优化，可在较高信号频谱上实现出色的频率响应，芯片信号布线和开关网络相匹配，以实现的差分对内延迟差性能。TMUXHS4212 具有扩展的工业温度范围，适合多种严苛应用，包括工业和高可靠性用例。

商品特性

提供双向 2:1 多路复用器或 1:2 多路信号分离器
支持 USB 3.2，速率高达 10Gbps (Gen 2.0)；支持PCI Express，速率高达 16Gbps (Gen 4.0)
还支持 SATA、SAS、Mipi® DSI/CSI、FPD-LinkIII、LVDS、SFI 和以太网®接口
13GHz 的 -3dB 差分带宽
自适应共模电压跟踪
支持高达 0V 至 1.8V 的共模电压
单电源电压VCC为 3.3 或 1.8V
超低有效电流(180μA)和待机功耗(<2μA)
提供 -40℃ 至 105℃ 的工业温度选项
采用 2.5mm × 4.5mm QFN 封装

应用领域

PC 和笔记本电脑
智能手机、平板电脑和电视
游戏、家庭影院和娱乐
数据中心和企业级计算
医疗应用
测试和测量
工厂自动化和控制
电子销售终端 (EPOS)
无线基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	8.4Ω

	属性	参数值
	工作电压	3V~3.6V；1.71V~1.98V
	导通时间(ton)	100ns
	关闭时间(toff)	100ns
	功能特性	双向模拟通道
