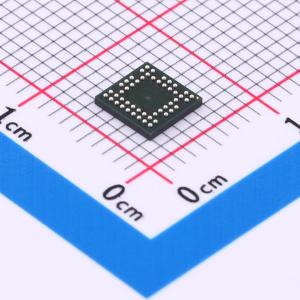

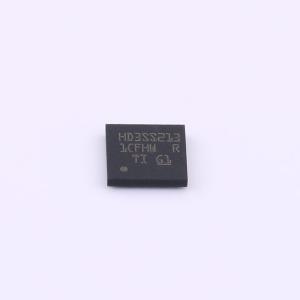

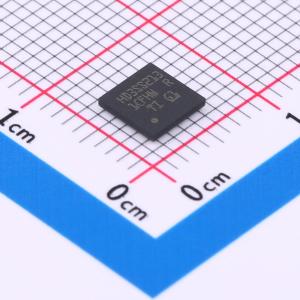

温馨提醒：图片仅供参考，商品以实物为准
HD3SS213ZXHR
5.4Gbps DisplayPort 1.2a 2:1和1:2差动开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HD3SS213 是一款高速无源开关，能够在一个应用中将两个完整 DisplayPort 4 通道端口从两个源之一切换到一个目标位置。它还将一个源切换到两个接收器之一。
- 品牌名称
- TI(德州仪器)
- 商品型号
- HD3SS213ZXHR
- 商品编号
- C3656671
- 商品封装
- NFBGA-50(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V | |
| 导通时间(ton) | 1us | |
| 导通电阻(Ron) | 8Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 1us | |
| 工作温度 | -40℃~+105℃ | |
| 导通电容(Con) | 1.5pF | |
| 带宽 | 5.4GHz | |
| 传播延迟(tpd) | 100ps |
商品特性
- 符合 DisplayPort 1.2 电气标准
- 2:1 和 1:2 切换最高支持 5.4Gbps 的数据速率
- 支持 HPD 切换
- 支持 AUX 和 DDC 切换
- –3dB 差动带宽宽达 5.4GHz 以上
- 出色的动态特性（2.7GHz 时）：
- 串扰 = -50dB
- 隔离 = -25dB
- 插入损耗 = -1.5dB
- 回损 = -13dB
- 最大位间偏差 = 5ps
- VDD 工作范围：3.3V±10%
- 封装选项：
- 5mm×5mm，50 引脚 nFBGA
- 输出使能 (OE) 引脚禁用开关以省电
- HD3SS213 < 10mW（待机功耗 < 30μW，此时，OE = L）
应用领域
- PC 和笔记本电脑
- 平板电脑
- 联网外设和打印机
- 主板（包含两个需要驱动一个 DisplayPort 接收器的 GPU）
- 一个源需要在两个接收器之间切换的场景（如侧面连接器和扩展坞连接器）
