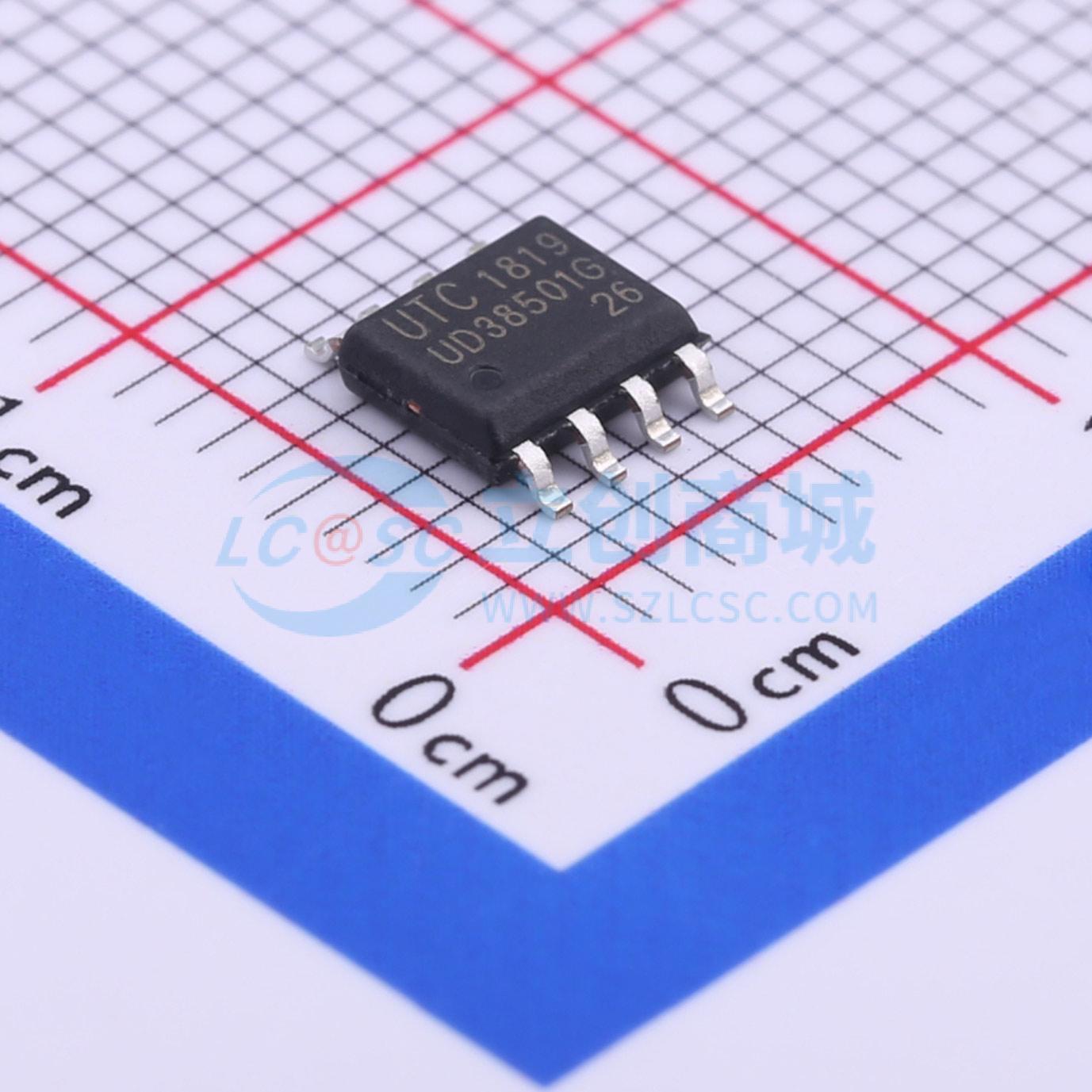

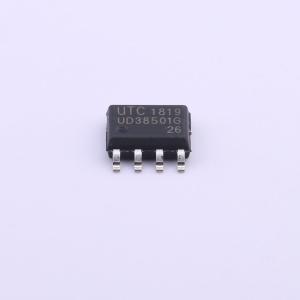

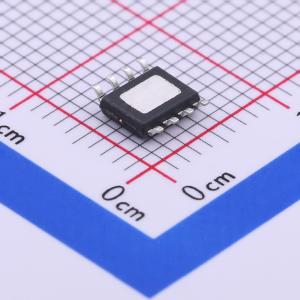

UD38501G-SH2-R
38V 5A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UD38501 是一款单片同步降压调节器,集成了内部高侧和外部低侧功率MOSFET,提供5A连续负载电流,输入电压范围为8V到38V。采用电流模式控制,提供快速瞬态响应和逐周期电流限制。内部软启动防止启动时的浪涌电流,提供非常紧凑的解决方案,所需的外部组件最少。
- 品牌名称
- UTC(友顺)
- 商品型号
- UD38501G-SH2-R
- 商品编号
- C427638
- 商品封装
- HSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~38V | |
| 输出电压 | 1V~20V | |
| 输出电流 | 5A | |
| 开关频率 | 160kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 700uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
UTC UD38501是一款单片同步降压稳压器。该器件集成了内部高端和外部低端功率MOSFET，可在8V至38V的宽输入电压范围内提供5A的连续负载电流。电流模式控制可实现快速瞬态响应和逐周期电流限制。 内部软启动功能可防止启动时的浪涌电流，只需极少的外部元件即可提供非常紧凑的解决方案。
商品特性
- 8V至38V宽工作输入范围
- 集成80mΩ高端功率MOSFET开关
- 输出可从VFB（1V）调节至20V
- 效率高达95%
- 内部软启动
- 使用低ESR陶瓷输出电容时保持稳定
- 固定160KHz频率
- 逐周期过流保护
- 输入欠压/过压锁定
