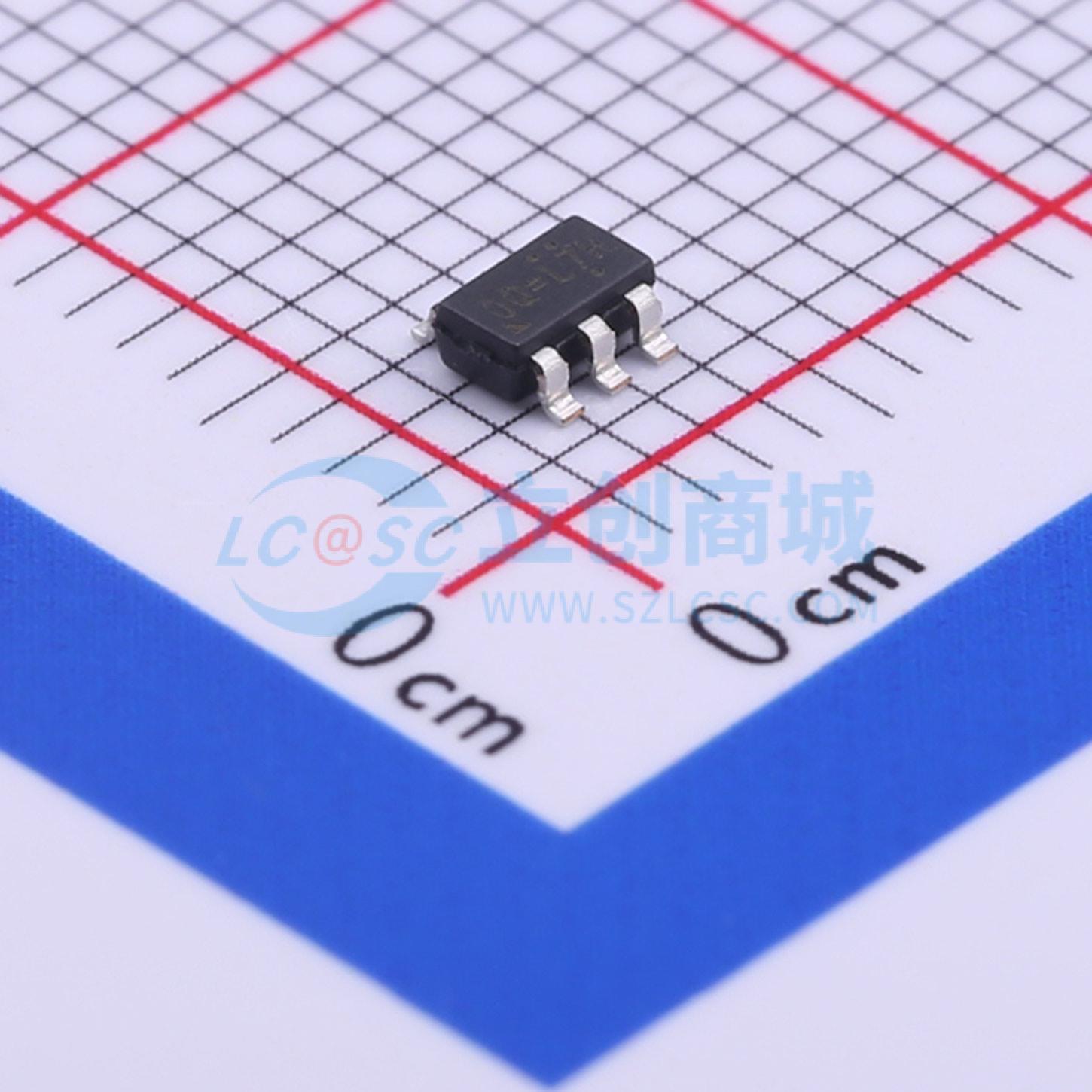

温馨提醒：图片仅供参考，商品以实物为准
RT6200GE
36V输入、0.6A输出的高效降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6200是一款高电压降压转换器,支持4.5V至36V的宽输入电压范围,输出电流可达0.6A。其固定开关频率为1.2MHz,支持高达95%的占空比,具有内部0.35Ω的MOSFET开关。该器件还提供了多种保护功能,包括逐周期电流限制和过温保护。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6200GE
- 商品编号
- C427325
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 800mV~15V | |
| 输出电流 | 600mA | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 550uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6200是一款高压降压转换器，可支持4.5V至36V的输入电压范围，输出电流最高可达0.6A。电流模式操作可实现快速瞬态响应，并简化环路稳定设计。 该芯片还具备逐周期限流和热关断保护等保护功能。RT6200采用SOT - 23 - 6封装。
商品特性
- 宽工作输入电压范围：4.5V至36V
- 可调输出电压范围：0.8V至15V
- 0.6A输出电流
- 0.35Ω内部功率MOSFET开关
- 最高±95%的高效率
- 1.2MHz固定开关频率（占空比<90%）
- 支持最高±95%的占空比
- 使用低ESR输出陶瓷电容时可保持稳定
- 热关断保护
- 逐周期过流保护
应用领域
- 分布式电源系统
- 电池充电器
- 线性稳压器的预调节器
- WLED驱动器
