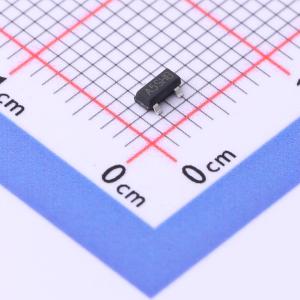

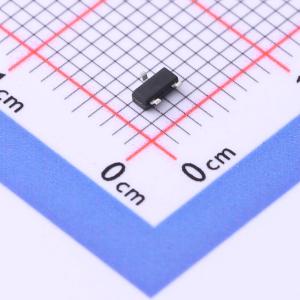

温馨提醒：图片仅供参考，商品以实物为准
NTR3A30PZ
P沟道增强型MOSFET
- 描述
- NTR3A30PZ采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- Leiditech(雷卯电子)
- 商品型号
- NTR3A30PZ
- 商品编号
- C3647042
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.9A | |
| 导通电阻(RDS(on)) | 88mΩ@4.5V | |
| 耗散功率(Pd) | 1.31W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 14.3nC@4.5V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 151pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
LM2301C采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5 V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -20V,ID = -4.9A
- 在VGS = -4.5V时,RDS(ON) < 38mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
