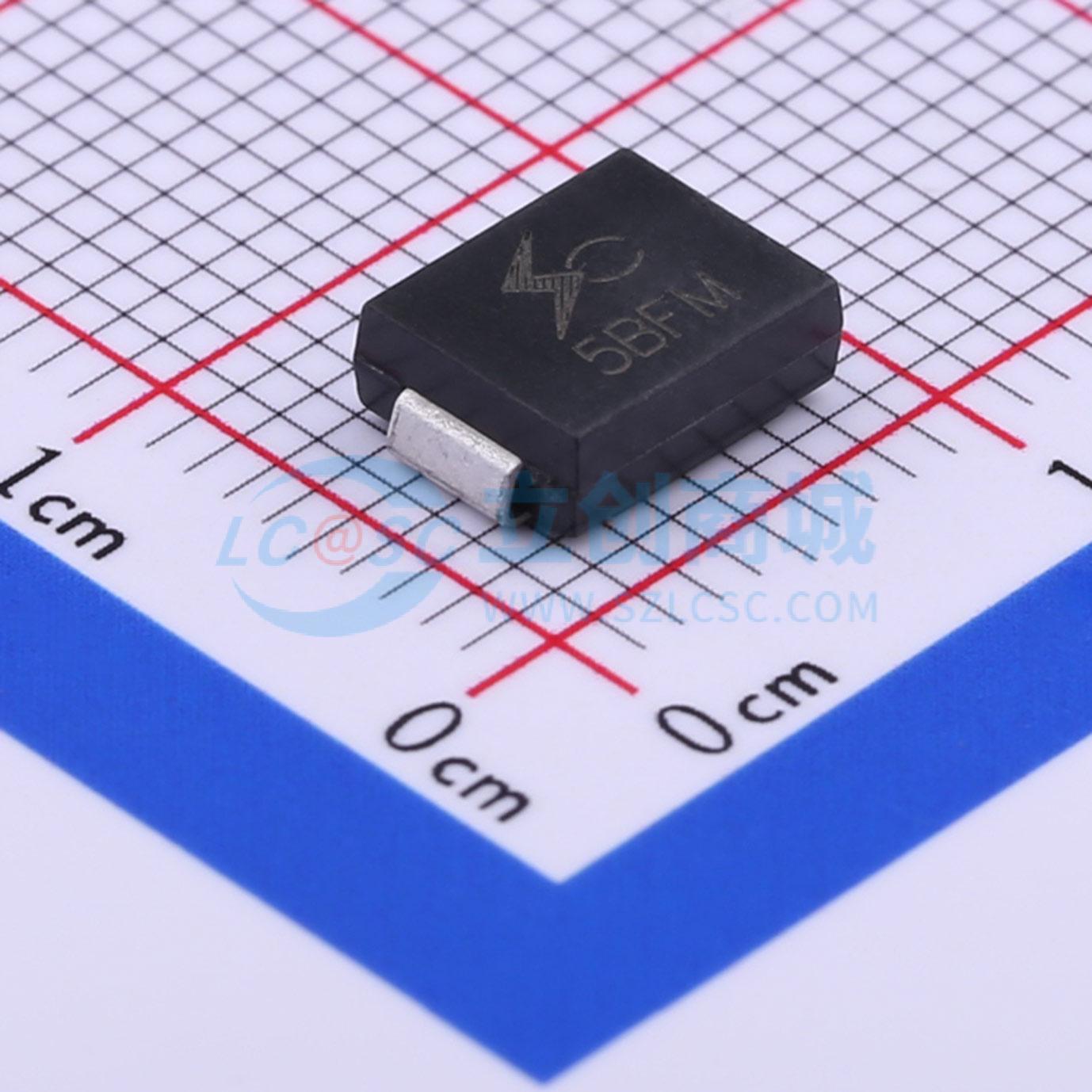

温馨提醒：图片仅供参考，商品以实物为准
5.0SMDJ33CA
5.0SMDJ33CA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SOCAY(硕凯)
- 商品型号
- 5.0SMDJ33CA
- 商品编号
- C426203
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 94.75A | |
| 峰值脉冲功率(Ppp) | 5kW@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 36.7V | |
| 反向漏电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
5.0SMDJ系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低泄漏电流
- 单极性和双极性单元
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10×1000μs波形下具有5000W的峰值功率能力 重复率（占空比）：0.01%
- 快速响应时间：从0V到最小击穿电压VBR通常小于1.0ps
- 在25V以上时，典型反向电流IR小于5μA
- 典型最大温度系数ΔVBR = 0.1%×VBR（25°C时）×ΔT
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 雾锡无铅电镀
- 无卤且符合RoHS标准
- 典型故障模式为因过压或过流导致短路
- 依据JEDEC JESD201A标准的表4a和4c进行晶须测试
- 符合IEC - 61000 - 4 - 2标准，静电放电抗扰度为15kV（空气放电）、8kV（接触放电）
- 依据IEC 61000 - 4 - 2（IEC801 - 2）标准对数据线进行静电放电保护
- 依据IEC 61000 - 4 - 4（IEC801 - 4）标准对数据线进行电快速瞬变脉冲群保护
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
