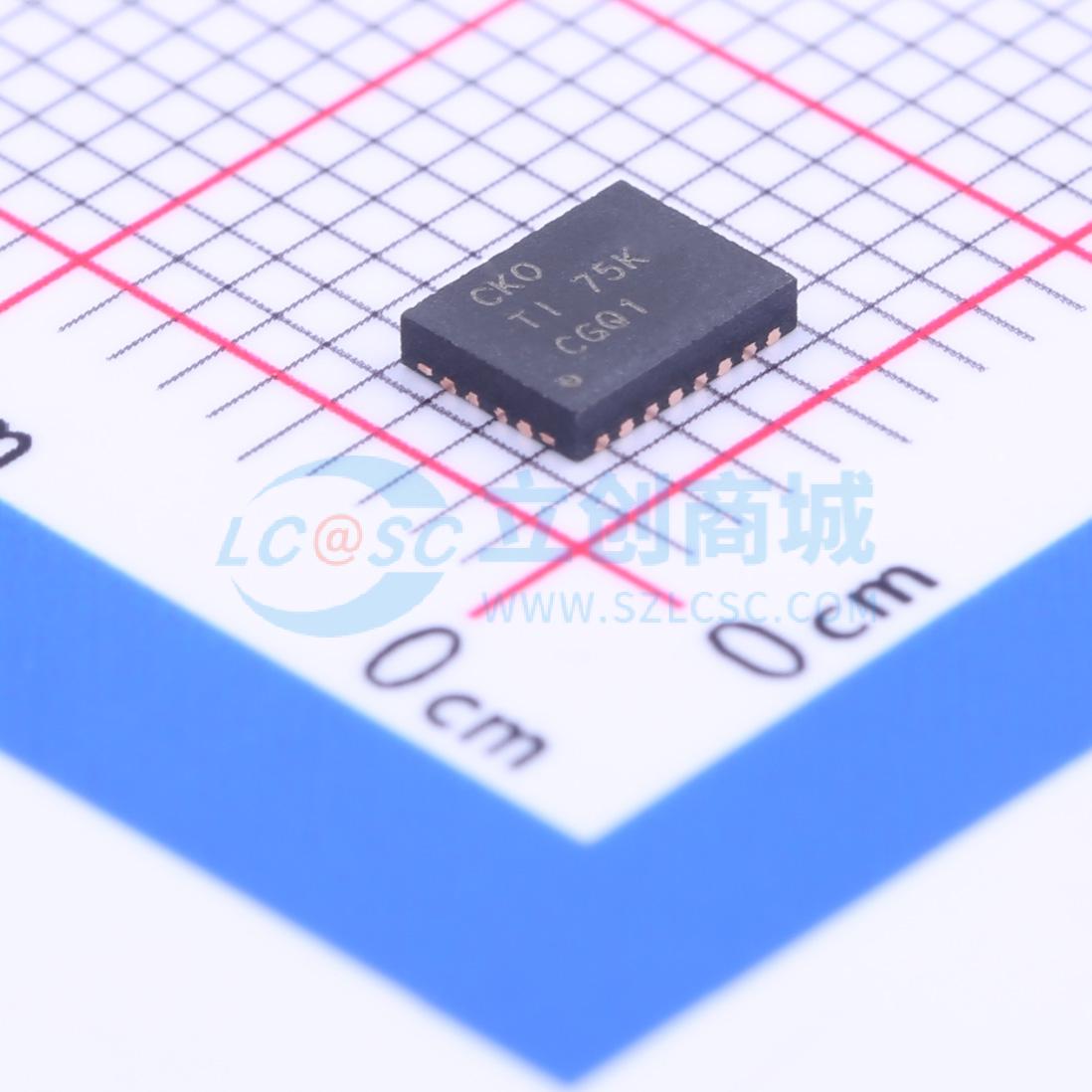

温馨提醒：图片仅供参考，商品以实物为准

BQ24103ARHLR

同步开关模式、集成功率 FET 的锂离子和锂聚合物充电管理 IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24103A 具有集成式 FET 的独立 1 至 2 节 2A 同步降压电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24103ARHLR
商品编号: C40964
商品封装: QFN-20-EP(3.7x4.7)
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

bqSWITCHER™ 系列是高度集成的锂离子和锂聚合物开关模式充电管理器件，适用于广泛的便携式应用。bqSWITCHER™ 系列在小型热增强型 QFN 封装中集成了同步 PWM 控制器和功率 FET，具备高精度电流和电压调节、充电预处理、充电状态指示和充电终止功能。系统控制版本提供额外输入，可在系统控制下实现全面充电管理。 bqSWITCHER 分三个阶段为电池充电：预处理、恒流和恒压。充电根据用户可选的最小电流水平终止。可编程充电定时器为充电终止提供安全备份。如果电池电压降至内部阈值以下，bqSWITCHER 会自动重启充电周期。当移除 VCC 电源时，bqSWITCHER 会自动进入睡眠模式。

商品特性

适用于单节、两节或三节锂离子和锂聚合物电池组的高效充电器设计，bq24105 也适用于磷酸铁锂电池（见“使用 bq24105 为磷酸铁锂电池充电”）
集成同步固定频率 PWM 控制器，工作频率为 1.1 MHz，占空比为 0% 至 100%
集成功率 FET，充电速率最高可达 2 A
高精度电压和电流调节
提供独立（内置充电管理和控制）和系统控制（在系统命令下）两种版本
状态输出用于 LED 或主机处理器接口，指示充电进行中、充电完成、故障和交流适配器连接状态
IN 和 OUT 引脚的最大额定电压为 20 V
高端电池电流检测
电池温度监测
自动睡眠模式，实现低功耗
系统控制版本可用于镍氢和镍镉电池应用
反向漏电保护，防止电池放电
热关断和保护
内置电池检测
采用 20 引脚、3.5mm×4.5mm FN 封装

应用领域

手持产品
便携式媒体播放器
工业和医疗设备
便携式设备

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~16V
	最大充电电流	2A
	充电饱和电压	8.4V

	属性	参数值
	电池类型	锂电池
	电池节数	1~2
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	5uA
