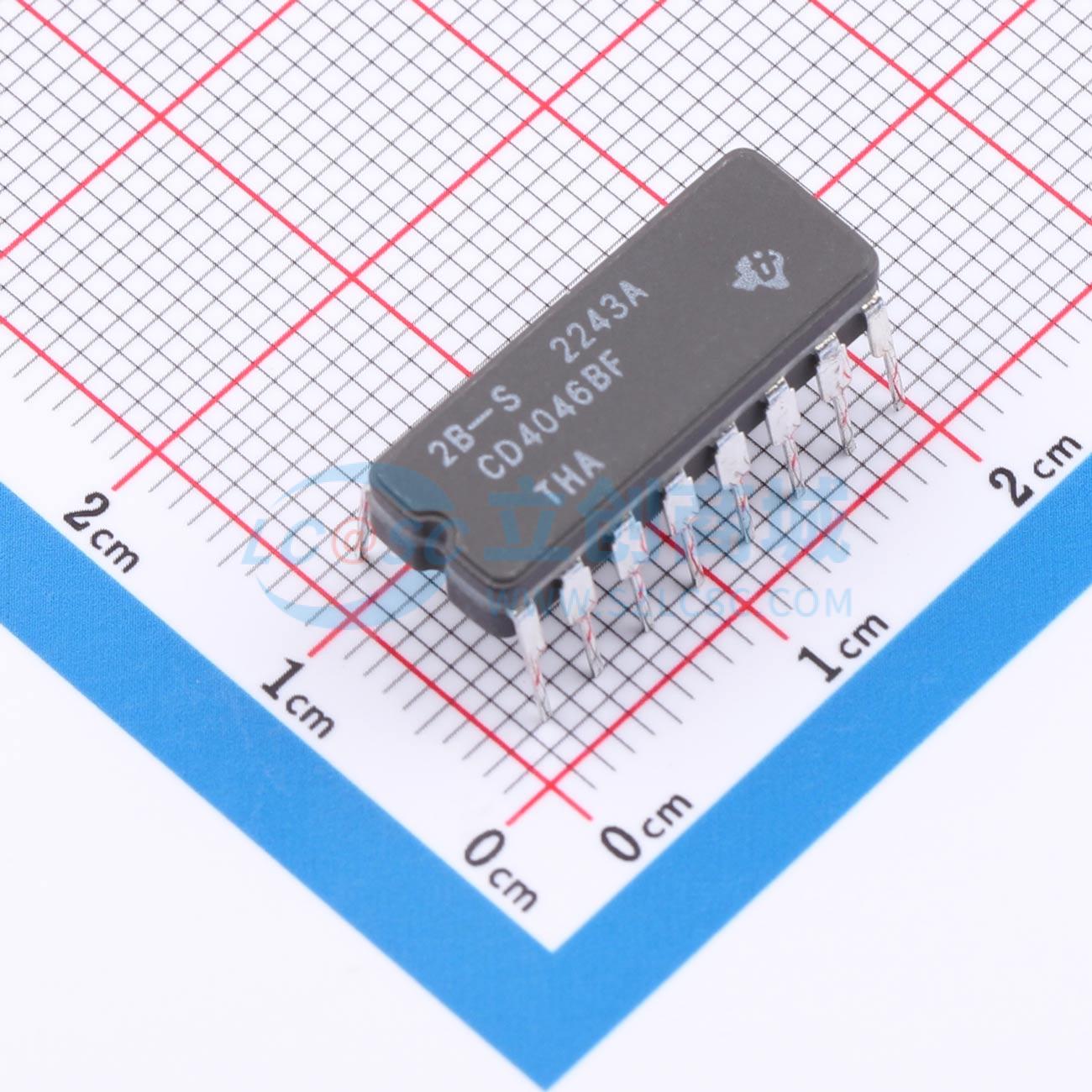

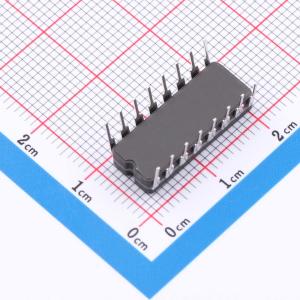

CD4046BF

CD4046B CMOS 低功耗锁相环（PLL）由一个低功耗、线性电压控制振荡器（VCO）和两个具有公共信号输入放大器和公共比较器输入的不同相位比较器组成。如果需要，提供了一个 5.2-V 齐纳二极管用于电源稳压。

VCO 需要一个外部电容 C1 和一个或两个外部电阻（R1 或 R1 和 R2）。电阻 R1 和电容 C1 确定 VCO 的频率范围，电阻 R2 使 VCO 能够实现频率偏移（如果需要）。VCO 的高输入阻抗 (10^12 Ω) 通过允许设计者选择较宽的电阻-电容比，简化了低通滤波器的设计。为了不加载低通滤波器，VCO 输入电压的源跟随器输出在端子 10（解调输出）提供。如果使用此端子，应从该端子连接一个 10 kΩ 或更大的负载电阻 (Rs) 到 Vss。如果未用，应将此端子置空。VCO 可以直接连接到相位比较器的比较器输入，也可以通过频率分频器连接。VCO 输出端提供完整的 CMOS 逻辑摆幅，允许直接耦合到 CMOS 频率分频器，例如 RCA-CD4024、CD4018、CD4020、CD4022、CD4029 和 CD4059。可以将一个或多个 CD4018（预设 N 分频计数器）或 CD4029（预设上下计数器），或 CD4059A（可编程 N 分频计数器），与 CD4046B（锁相环）一起使用，以构建一个微功耗低频合成器。在 INHIBIT 输入端施加逻辑 0 会“启用”VCO 和源跟随器，而施加逻辑 1 会“关闭”两者以最小化待机功耗。

• FM 解调器和调制器
• 频率合成与倍频
• 频率鉴别器
• 数据同步
• 电压到频率转换
• 音调解码
• FSK - 调制解调器
• 信号调理
