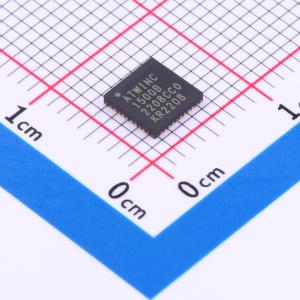

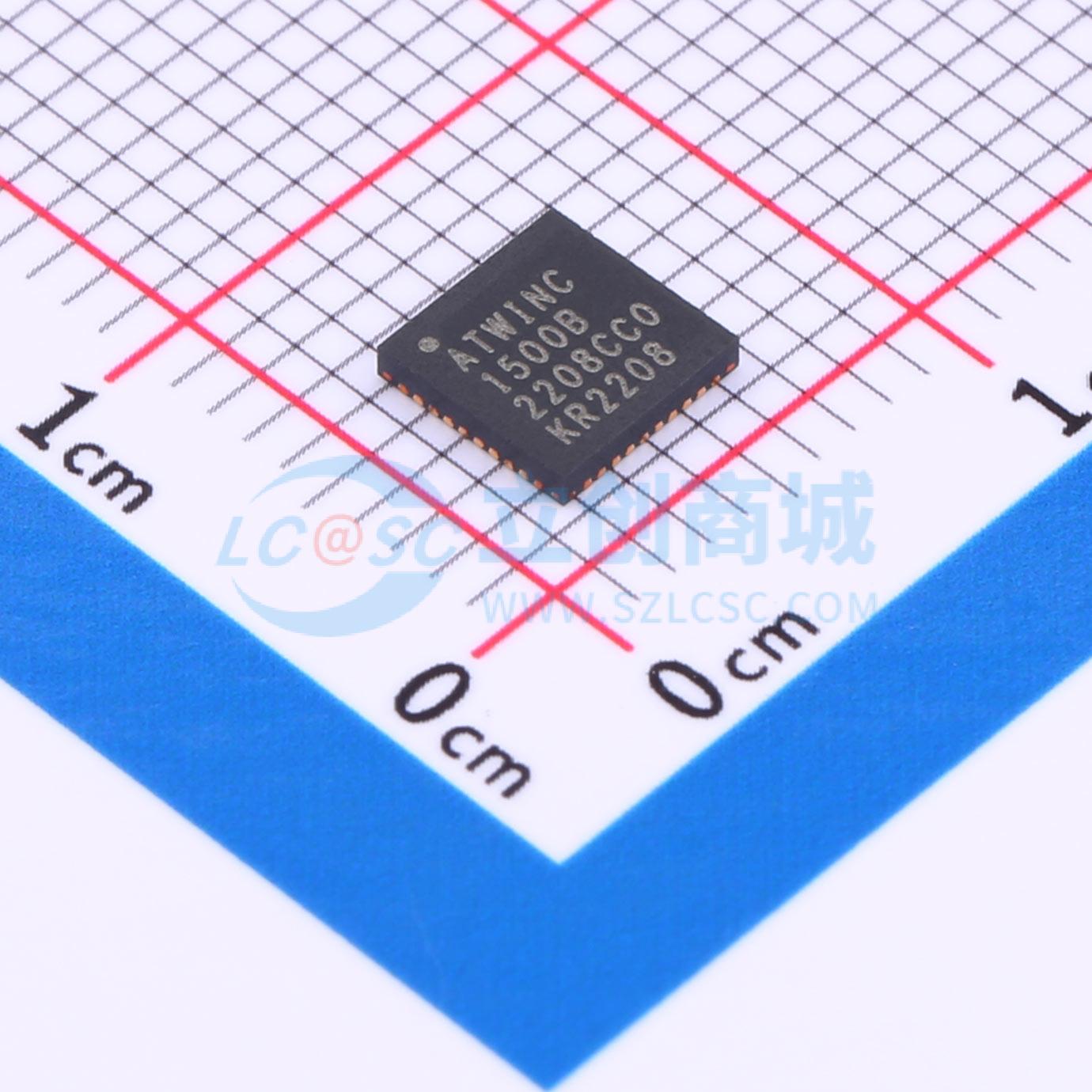

ATWINC1500B-MU-T

Microchip ATWINC15x0B是一款单芯片IEEE 802.11 b/g/n无线/基带/MAC网络控制器，专为低功耗移动应用而优化。ATWINC15x0B支持单流1x1 802.11n模式，提供高达72 Mbps的物理层速率。ATWINC15x0B具备完全集成的功率放大器（PA）、低噪声放大器（LNA）、开关和电源管理单元（PMU）。ATWINC15x0B还配备了带有闪存和随机存取存储器（RAM）的片上微控制器，用于运行系统软件。ATWINC15x0B在提供高性能的同时，功耗极低，且物料清单极少。ATWINC15x0B可通过串行外设接口（SPI）与主微控制器（MCU）连接。ATWINC15x0B唯一需要的外部时钟源是一个频率为26 MHz的高速晶体振荡器。ATWINC15x0B采用QFN封装。

• IEEE 802.11 b/g/n 20 MHz（1x1）解决方案
• 2.4 GHz ISM频段单空间流
• 集成收发开关
• 通过先进的物理层信号处理实现卓越的灵敏度和覆盖范围
• 先进的均衡和信道估计
• 先进的载波和定时同步
• 支持软接入点（Soft-AP）
• 支持IEEE 802.11 WEP、WPA和WPA2安全协议
• 支持WPA/WPA2企业级安全（802.11x）（从固件版本19.6.1及以上版本开始支持）：
  • EAP-TLS
  • 带TLS的EAP-PEAPv0/1
  • 带MSCHAPv2的EAP-TTLSv0
  • 带MSCHAPv2的EAP-PEAPv0/1
• 通过硬件加速的两级A-MSDU/A-MPDU帧聚合和块确认实现卓越的MAC吞吐量
• 片上内存管理引擎，减轻主机负载
• 集成Wi-Fi和网络功能
• 完整的固件空中升级（OTA）
• 用于系统软件的集成闪存：
  • 4 Mb闪存 - ATWINC1500B
  • 8 Mb闪存 - ATWINC1510B
• SPI主机接口
• 节能模式：
  • 3.3V I/O时，典型掉电模式功耗<4 μA
  • 保留芯片设置的打盹模式功耗为380 μA（用于信标监测）
  • 片上低功耗睡眠振荡器
  • 通过引脚或主机I/O事务从打盹模式快速唤醒主机
• 快速启动选项：
  • 片上启动ROM（固件即时启动）
  • SPI闪存启动（固件补丁和状态变量）
  • 用于状态变量的低泄漏片上内存
  • 快速接入点重新关联（150 ms）
• 用于OTA安全的硬件加速器
• 工作条件：
  • 工作温度：-40℃至+85℃（室温25℃时的射频性能，边界条件下变化2 - 3 dB）
  • I/O工作电压（VDDIO）：2.7V至3.6V
  • DC/DC转换器电源（VBAT）：3.0V至4.2V
