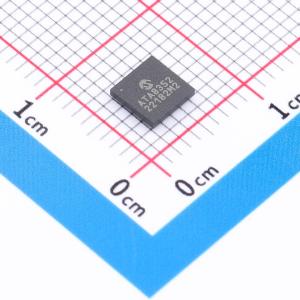

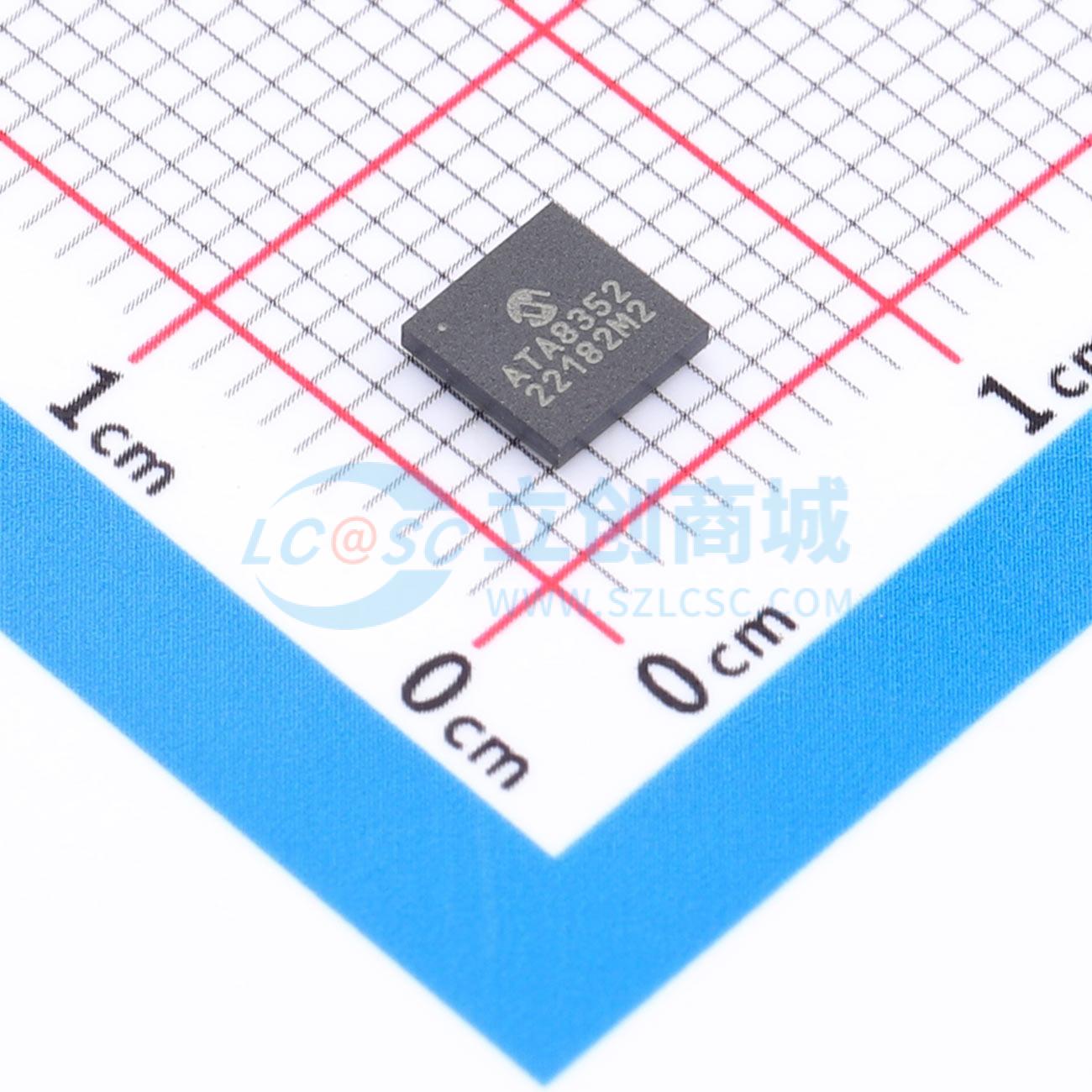

ATA8352-7MQW

高度集成、低功耗的IR-UWB收发器，具备集成安全层，适用于安全测距和数据通信

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICROCHIP(美国微芯)
商品型号: ATA8352-7MQW
商品编号: C3606619
商品封装: TFBGA-33
包装方式: 编带
商品毛重: 13.4克(g)

商品参数

商品概述

ATA8352器件是一款高度集成、低功耗的IR-UWB收发器，具有集成安全层，用于两个设备之间的安全距离界定和数据通信。该收发器包含全数字发射电路，以提供生成UWB脉冲信号的最大灵活性。发射机可以精确生成持续时间小于1纳秒至超过10纳秒的脉冲，具有受控的包络形状和约6.2 GHz至8.3 GHz的载波频率。发射机输出功率可微调，以确保所有应用符合相关法规。接收器具有高增益、低功耗的宽带模拟射频前端以及高速、低功耗的数字基带处理器。接收路径包括由低噪声放大器(LNA)和混频器组成的下变频电路、具有数字自动增益控制(AGC)的数字控制可变增益放大器(VGA)、模数转换器以及用于高稳定性亚纳秒级到达时间(ToA)估计的数字基带信号处理单元。该系统包含一个经过形式化验证的专用媒体访问控制(MAC)层，用于安全距离界定和基于接近度的访问控制数据通信。该安全距离界定层设计有助于阻止应用层和物理层的距离篡改攻击。

商品特性

支持6.2 GHz至8.3 GHz超宽带(UWB)频段
采用3db低功耗安全测距技术
发射频谱符合ETSI和FCC的UWB法规
UWB数据通信速率高达1 Mbps
单次距离测量分辨率达4厘米
距离测量方法可抵御多种攻击场景
支持到达时间差(TDoA)应用，在发射和接收期间捕获时间戳
适用于工业和家用电器应用的定位与安全距离界定
用于与主机微控制器通信的快速SPI接口(24 MHz)
接收和发射峰值功率允许使用外部DC-DC转换器的纽扣电池应用
工作条件：内核电压1.25V；I/O电压范围2.0V至3.5V；温度范围-40℃至+105℃
封装详情：33引脚TFBGA；尺寸4.5 mm × 4.5 mm；焊球间距0.65 mm；焊球直径0.4 mm
典型UWB中心频率：通道A 6520 MHz，通道B 7040 MHz，通道C 7560 MHz，通道D 7987 MHz
在测距错误率为1%时的典型链路预算：90.5 dB
典型脉冲峰值发射输出功率：高达11.5 dBm
典型功耗：接收平均30 mA；发射平均15 mA；就绪模式250 μA；关闭模式25 nA

应用领域

工业定位
家电定位
安全距离界定
基于接近度的访问控制
到达时间差（TDoA）应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	6.2GHz~8.3GHz
	接口类型	SPI
	工作电压	2V~3.5V
	应用领域	ISM
	输出功率	11dBm
	数据速率	1Mbps

	属性	参数值
	发射电流	15mA
	灵敏度	-96.5dBm
	接收电流	30mA
	典型应用频率	-
	工作温度	-40℃~+105℃
	类型	收发器
	功能特性	-
