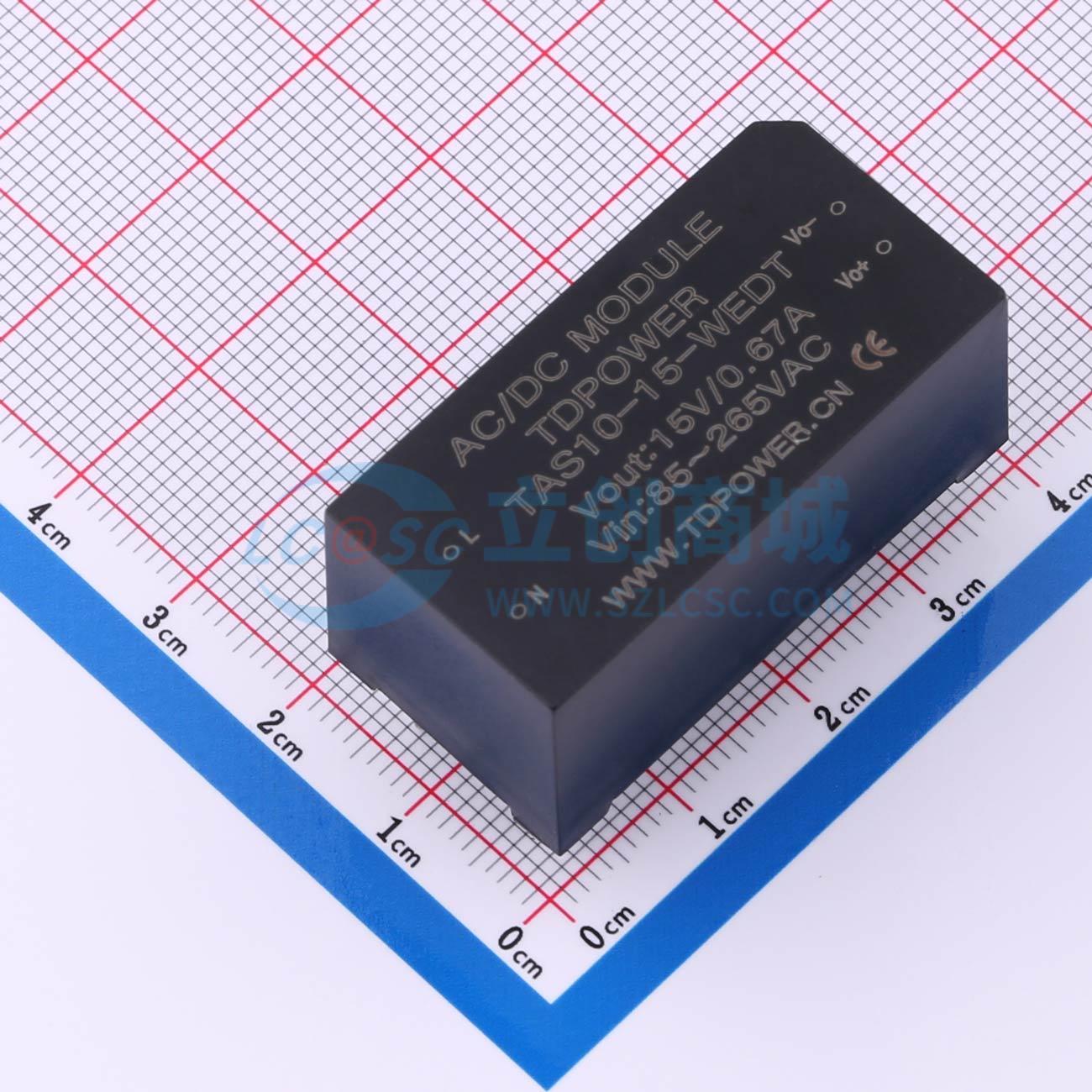

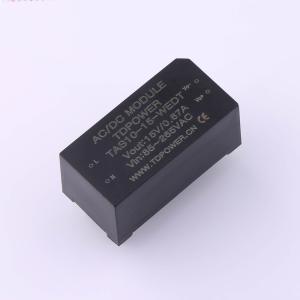

温馨提醒：图片仅供参考，商品以实物为准

TAS10-15-WEDT

10W AC-DC电源模块，宽输入电压范围，高可靠性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 腾达电源TDPOWER TA10WxDx系列是一款小体积交直流两用电源模块，支持100%国产，质保三年。输入范围85～265VAC或100～370VDC，输出额定功率10W，稳压输出精度±1%，空载功耗低至0.1W，效率范围84%～88%，工作温度-40℃～+85℃。
品牌名称: TDPOWER(腾达电源)
商品型号: TAS10-15-WEDT
商品编号: C39846903
商品封装: DIP,38x19mm
包装方式: 盒装
商品毛重: 19.4克(g)

商品参数

	属性	参数值
	商品目录	AC-DC电源模块
	转换类型	AC/DC-DC
	输出通道数	1
	工作电压(DC)	100V~370V
	工作电压(AC)	85VAC~265VAC
	输出电压(Vout)	15V
	输出电压精度	±1%
	输出电流(最大值)	670mA

	属性	参数值
	输出功率	10W
	静态功耗	0.1W
	转换效率	87%
	纹波噪声	100mVp-p
	最大容性负载	1000uF
	功能特性	过流保护；短路保护；故障自恢复；欠压保护
	隔离电压(Vrms)	2.5kV
	开关频率	65kHz

商品概述

TA10WxDx系列是一款小体积交直流两用电源模块，与TA5WxDx/TA10W2/TA12W2/TA15W2/TA20W2/TA25W2管脚兼容，方便客户进行功率扩展使用，支持100%国产化，提供三年质保。其输入范围为85~265VAC或100~370VDC，输出额定功率为10W，稳压输出精度为±1%。空载功耗低至0.1W，效率范围为84%~88%，工作温度范围为-40℃~+85℃，适用于对体积要求小且负载动态变化大的应用场景。该系列产品体积小巧，满载使用时要求提供良好的散热条件或确保外壳安全温度低于85℃，建议工程师在设计产品时使用额定功率的70%~80%左右，以防止长期散热不良导致过热损坏。在散热条件良好的情况下，可以使用到更大功率，具体以实际环境温度和外壳温度测试数据为准。具备输入欠压保护、过流保护以及输出短路自恢复保护功能。

商品特性

宽电压输入：85~265VAC，100~370VDC，47~400Hz
高可靠性，稳压输出精度±1%
额定输出功率10W，满载使用需提供良好的散热条件
空载功耗低至0.1W，满载效率范围84%~88%
支持单路/双路/双路隔离输出，隔离耐压≥2500VAC
双路隔离输出时，两路输出之间隔离电压≥1000VDC
双路稳压输出时，Vout2电压精度±1%，电流高达200mA
具备输出过流保护及输出短路自恢复保护
工作温度范围：-40℃~+85℃
通过CE认证；需求无铅标准下单时需注明
与TA5WxDx/TA10W2/TA12W2/TA15W2/TA20W2/TA25W2管脚兼容
支持100%国产化
提供三年质保

应用领域

4G/5G无线传输
物联网设备
AI设备
智慧城市
新能源
