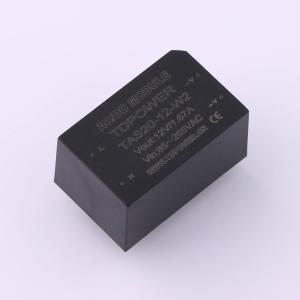

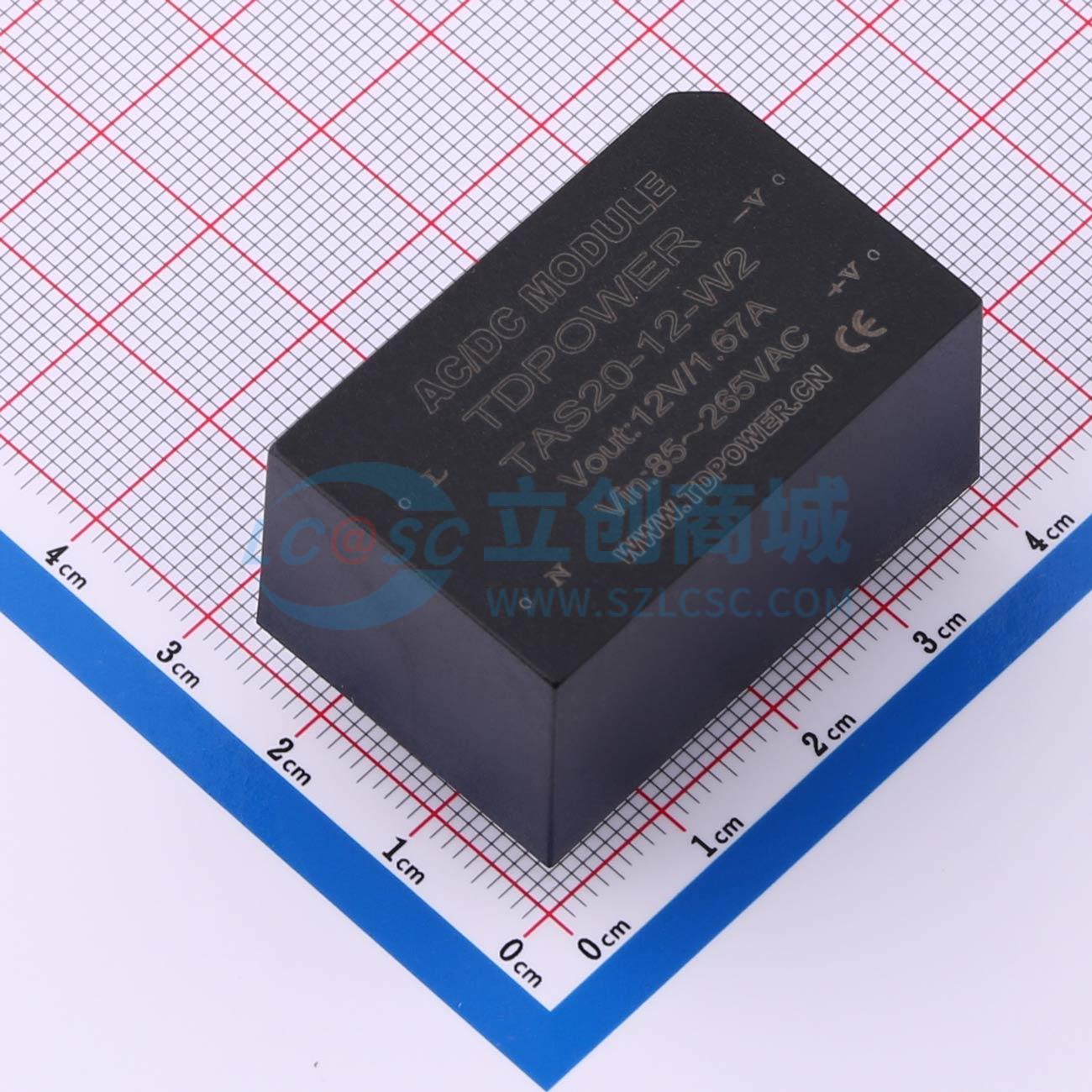

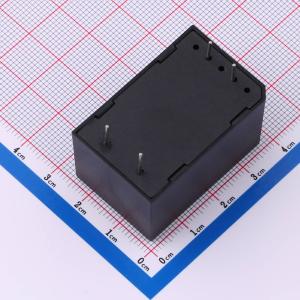

TAS20-12-W2

小体积AC-DC电源模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TA20W2系列是一款缩小体积的交直流两用电源模块，额定功率20W，短时间峰值使用功率25W，支持100%国产，质保三年。适用于体积要求小负载动态变化大的应用场景；输入范围85～265VAC或者100～370VDC，满载效率高达89%，满足单路/双路隔离输出，隔离耐压>2500VAC。
品牌名称: TDPOWER(腾达电源)
商品型号: TAS20-12-W2
商品编号: C39846906
商品封装: 插件,39x25mm
包装方式: 盒装
商品毛重: 33.7克(g)

商品参数

	属性	参数值
	商品目录	AC-DC电源模块
	转换类型	AC/DC-DC
	输出通道数	1
	工作电压(DC)	100V~370V
	工作电压(AC)	85VAC~265VAC
	输出电压(Vout)	12V
	输出电压精度	±2%
	输出电流(最大值)	1.67A
	输出功率	20W
	静态功耗	0.15W

	属性	参数值
	转换效率	88%
	纹波噪声	100mVp-p
	最大容性负载	3300uF
	功能特性	欠压保护；过流保护；故障自恢复；短路保护
	隔离电压(Vrms)	2.5kV
	长度	39mm
	宽度	25mm
	高度	21mm
	开关频率	100kHz

商品概述

TA20W2系列是一款体积缩小的交直流两用电源模块，额定功率为20W，短时峰值功率可达25W，适用于空间紧凑且负载动态变化大的应用场景。其输入电压范围宽，为85~265VAC或100~370VDC。该模块空载功耗低至0.15W，满载效率高达89%。支持单路或双路隔离输出，隔离耐压大于2500VAC。工作温度范围为-40℃~+85℃，满载使用时需确保良好的散热条件或外壳温度低于85℃。模块具备输入欠压保护、输出过流保护及输出短路自恢复保护功能。该系列广泛应用于4G/5G无线传输、物联网、AI设备、智慧城市、新能源、仪器仪表、通讯和工业控制等领域。

商品特性

宽电压输入：85~265VAC，100~370VDC，47~400Hz
高可靠性，稳压输出精度为1%
紧凑尺寸：39×25×21mm
额定功率20W，短时峰值功率25W
空载功耗低至0.15W，满载效率高达89%
支持单路/双路隔离输出，隔离耐压大于2500VAC
具备输出过流保护及输出短路自恢复保护功能
工作温度范围：-40℃~+85℃
通过CE认证
与TA5WxDx/TA10WxDx/TA10W2/TA15W2/TA25W2系列引脚兼容
支持100%国产化
提供三年质保

应用领域

4G/5G无线传输
物联网
AI设备
智慧城市
新能源
