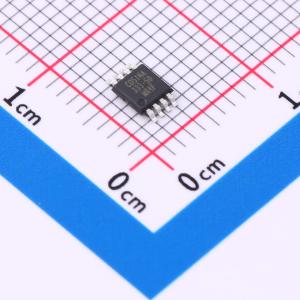

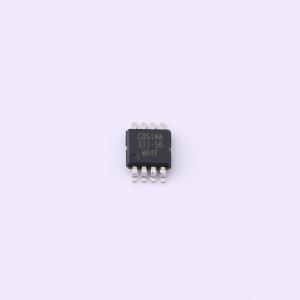

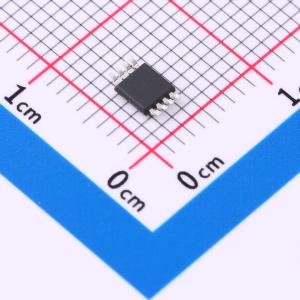

COSINA333-50MR实物图
  • COSINA333-50MR商品缩略图
  • COSINA333-50MR商品缩略图
  • COSINA333-50MR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

COSINA333-50MR

零漂移、增益可选的仪表放大器

描述
低功耗(70uA)、零漂移、RRIO，可选择增益精密仪表放大器
品牌名称
COSINE(科山芯创)
商品型号
COSINA333-50MR
商品编号
C39832241
商品封装
MSOP-8​
包装方式
编带
商品毛重
0.057克(g)

商品参数

属性参数值
商品目录仪表放大器
放大器数单路
共模抑制比(CMRR)120dB
输入偏置电流(Ib)0.5pA
输入失调电压(Vos)10uV
增益带宽积(GBP)-
压摆率(SR)0.22V/us
输出电流15mA
轨到轨轨到轨输入,轨到轨输出
输出类型-
属性参数值
静态电流(Iq)70uA
输入失调电压温漂(Vos TC)10nV/℃
工作温度-40℃~+125℃
最大电源宽度(Vdd-Vss)5.5V
噪声密度(eN)50nV/√Hz@1kHz
输入失调电流(Ios)0.2pA
单电源1.8V~5.5V
双电源(Vee ~ Vcc)-2.75V~-900mV；900mV~2.75V
电源纹波抑制比(PSRR)120dB

商品概述

COSINA333 - 20和COSINA333 - 50是增益可选的零漂移仪表放大器，工作电源电压范围为1.8V至5.5V。它们无需外部精密电阻来设置增益。增益选项可通过切换增益选择（GS）引脚来选择。它们还具备集成的关断选项，在闲置时可关闭放大器，以在电池供电应用中进一步节省功耗。

COSINA333系列采用自动校准技术，可提供极低的失调电压（最大小于125μV），且温度漂移近乎为零。70μA的低静态电源电流和极低的输入偏置电流，使该器件成为低失调、低功耗和高阻抗应用的理想选择。

商品特性

  • 可选增益选项：G = 20或G = 10（COSINA333 - 20）；G = 50或G = 30（COSINA333 - 50）
  • 具备关断选项以节省功耗
  • 低失调电压：10μV（典型值）
  • 零漂移：0.05μV/℃
  • 低静态电流：70μA
  • 低输入偏置电流：<1pA（典型值）
  • 轨到轨输入和输出（RRIO）
  • 工作电源电压范围为1.8V ~ 5.5V
  • 增益G = 10时带宽为100kHz（典型值）
  • 扩展温度范围为 - 40℃至 +125℃
  • 提供MSOP8/DFN8封装

应用领域

  • 压力和温度传感
  • 心电图和RTD传感器放大器
  • 血糖监测仪
  • 体重秤
  • 桥式传感放大器
