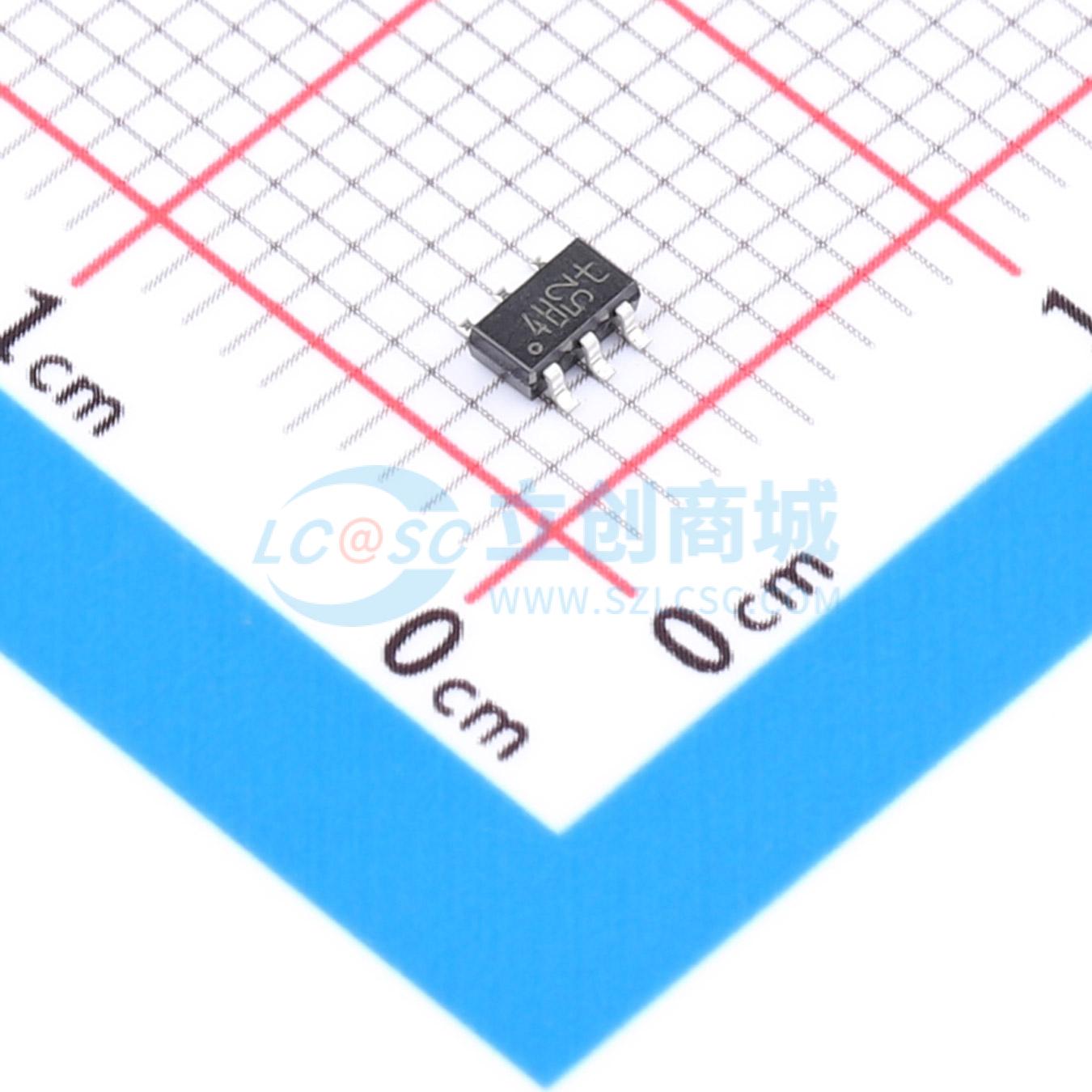

温馨提醒：图片仅供参考，商品以实物为准
PIMC32X
PIMC32X
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PIMC32X
- 商品编号
- C3588847
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.069克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN,1个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 420mW | |
| 晶体管类型 | NPN+PNP | |
| 直流电流增益(hFE) | 70 | |
| 射基极击穿电压(Vebo) | 5V | |
| 最小输入电压(VI(on)) | 500mV@20mA,0.3V |
| 属性 | 参数值 | |
|---|---|---|
| 最大输入电压(VI(off)) | 1V@100uA,5V | |
| 输出电压(VO(on)) | - | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 4.55 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 100mV@50mA,2.5mA | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 100nA |
商品概述
采用小型 SOT457 (SC-74) 表面贴装器件 (SMD) 塑料封装的带电阻双晶体管 (RET)，包含 NPN/PNP 类型。 NPN/NPN 互补型：PIMN32 PNP/PNP 互补型：PIMP32
商品特性
- 输出电流能力达 500 mA
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
应用领域
- 数字应用
- 在数字应用中可作为 BC807 / BC817 系列的低成本替代方案
- 控制 IC 输入
- 开关负载
