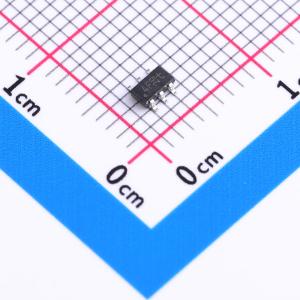

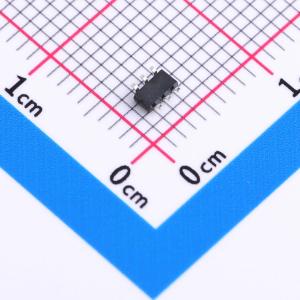

温馨提醒：图片仅供参考，商品以实物为准
PIMP31X
50 V, 500 mA PNP/PNP 带电阻双晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PNP/PNP 配备电阻的双晶体管 (RET)，采用小型 SOT457 (SC-74) 表面贴装器件 (SMD) 塑料封装。NPN/NPN 互补型号为 PIMN31，NPN/PNP 互补型号为 PIMC31。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PIMP31X
- 商品编号
- C3588922
- 商品封装
- TSOP-6
- 包装方式
- 编带
- 商品毛重
- 0.04473克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 2个PNP-预偏置 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 耗散功率(Pd) | 420mW | |
| 直流电流增益(hFE) | 70@50mA,5V |
| 属性 | 参数值 | |
|---|---|---|
| 射基极击穿电压(Vebo) | 5V | |
| 最小输入电压(VI(on)) | 1.4V | |
| 输入电阻 | 1kΩ | |
| 电阻比率 | 10 | |
| 工作温度 | -55℃~+150℃ |
商品概述
采用小型SOT457 (SC-74) 表面贴装器件 (SMD) 塑料封装的带电阻双PNP晶体管 (RET)。 NPN/NPN 互补型号：PIMN31 NPN/PNP 互补型号：PIMC31
商品特性
- 500 mA 输出电流能力
- 内置偏置电阻
- 简化电路设计
- 减少元件数量
- 降低贴装成本
应用领域
-数字应用-数字应用中BC807系列的低成本替代方案-控制IC输入-开关负载
