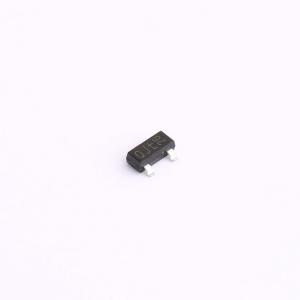

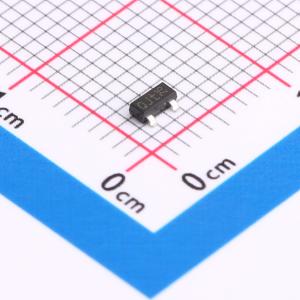

温馨提醒：图片仅供参考，商品以实物为准
NHDTC123JTVL
80 V、100 mA带电阻NPN晶体管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NPN 电阻式晶体管采用小型 SOT23 (TO-236AB) 表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- NHDTC123JTVL
- 商品编号
- C3588685
- 商品封装
- TO-236AB
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字晶体管 | |
| 数量 | 1个NPN-预偏置 | |
| 集射极击穿电压(Vceo) | 80V | |
| 集电极电流(Ic) | 100mA | |
| 耗散功率(Pd) | 250mW | |
| 晶体管类型 | NPN | |
| 直流电流增益(hFE) | 100 |
| 属性 | 参数值 | |
|---|---|---|
| 最小输入电压(VI(on)) | 810mV | |
| 最大输入电压(VI(off)) | 595mV | |
| 输入电阻 | 2.2kΩ | |
| 电阻比率 | 21 | |
| 工作温度 | -55℃~+150℃ | |
| 集射极饱和电压(VCE(sat)) | 100mV | |
| 特征频率(fT) | 170MHz |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的NPN带电阻晶体管（RET）系列。
商品特性
- 输出电流能力达100 mA
- 高击穿电压
- 内置电阻
- 简化电路设计
- 减少元件数量
- 降低贴片成本
- 通过AEC - Q101认证
应用领域
- 数字应用
- 数字应用中BC846系列的低成本替代方案
- 控制IC输入
- 负载开关
