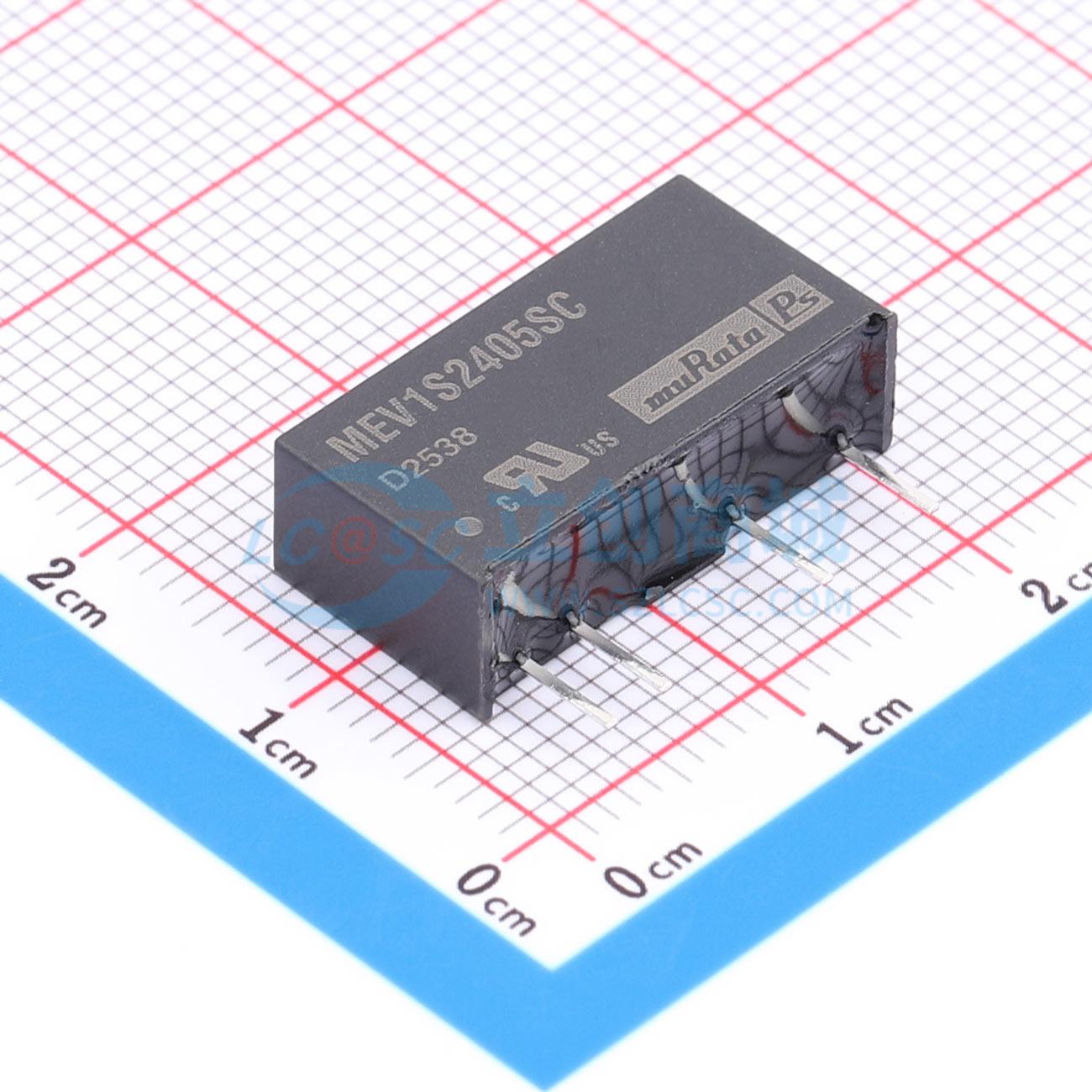

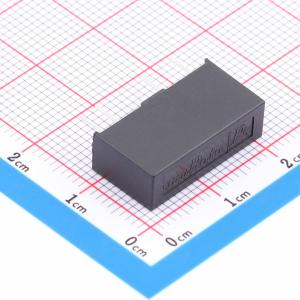

MEV1S2405SC
3kVDC隔离的1W单路和双路输出DC-DC转换器，效率高、调节性能好，适用于控制系统板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- MEV1S2405SC
- 商品编号
- C39730146
- 商品封装
- 插件,19.5x6mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | - | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 21.6V~26.4V | |
| 转换效率 | 84% | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 12mVp-p | |
| 开关频率 | 85kHz | |
| 最大容性负载 | 220uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 19.5mm | |
| 宽度 | 6mm | |
| 高度 | 10mm | |
| 功能特性 | - |
商品概述
MEV系列是1W NMV系列的新型高性能版本。MEV系列效率更高，对于不能容忍宽输出电压变化的应用，其调节性能从1.8%提升。它们非常适合为控制系统电路板提供本地电源，并且具有3kVDC电隔离的额外优势，可减少开关噪声。MEV系列目前有行业标准的SIP 7或DIP 14封装。
商品特性
- 通过UL62368 - 1认证
- 效率高达89%（典型值）
- 在全1瓦负载下，宽温度性能范围为–40°C至85°C
- 行业标准引脚排列
- 3kVDC隔离（1分钟）“高压测试”
- 5V、12V、15V、24V和48V输入
- 5V、9V、12V和15V输出
- 无需外部组件
- 无电解或钽电容
- 引脚与MEV3、NMK和NMV系列兼容
应用领域
- 控制系统电路板本地电源供应
