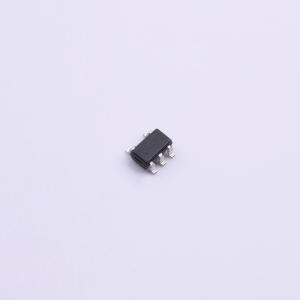

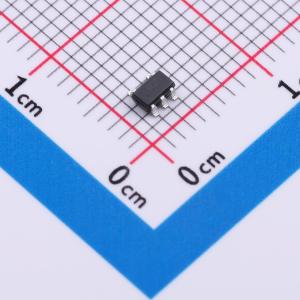

温馨提醒：图片仅供参考，商品以实物为准
TPL503133-S5TR
3.3V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是300 mA高电源抑制比（PSRR）、低噪声、低压差线性稳压器，具有高输出精度。支持固定输出电压范围为0.75 V至3.6 V，以及通过外部电阻分压器实现0.75 V至5 V的可调输出电压范围。使用4.7 μF或更大的陶瓷输出电容时保持稳定。在1 kHz时具有70 dB的高PSRR，适用于对电源纹波敏感、前级电源噪声较大的应用，如高性能模拟设备或高清成像设备。输出短路保护和热过载保护电路提高了重负载条件下的可靠性。提供SOT23-5和1×1 DFN-4封装，保证工作结温范围为-40℃至 + 125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL503133-S5TR
- 商品编号
- C39730250
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0685克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 250mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 55uA | |
| 噪声 | 178uVrms | |
| 功能特性 | 过流保护；使能控制；短路保护；输出放电；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL5031系列产品是300mA高电源抑制比（PSRR）、低噪声、低压差线性稳压器，具有高输出精度。该系列产品支持0.75V至3.6V的固定输出电压范围，以及通过外部电阻分压器实现的0.75V至5V的可调输出电压范围。使用4.7μF或更大的陶瓷输出电容时，TPL5031系列产品性能稳定。TPL5031系列产品在1kHz时具有70dB的高PSRR，这一特性使其非常适用于对电源纹波敏感、前级电源噪声较大的应用，如高性能模拟设备或高清成像设备。输出短路保护和热过载保护电路提高了重负载条件下的可靠性。TPL5031系列产品提供SOT23 - 5和1×1 DFN - 4封装，保证工作结温范围为 - 40°C至 + 125°C。
商品特性
- 输入电压范围：1.5V至5.5V
- 输出电压范围：固定输出电压0.75V至3.6V；可调输出电压0.75V至5V
- 室温下典型输出精度为±1%
- 最大输出电流300mA
- 低压差电压：300mA时典型值为250mV
- 高PSRR：1kHz时为70dB，1MHz时为54dB
- 良好的瞬态响应
- 使用4.7μF或更大的陶瓷输出电容时性能稳定
- 启动时的浪涌电流控制
- 热关断和过流保护
- 温度范围： - 40°C至 + 125°C
- 封装选项：SOT23 - 5、1×1 DFN - 4
应用领域
- 便携式和电池供电设备
- 手机和平板电脑
- 数码相机和音频设备电源
- 视频监控
- 无线和物联网模块
