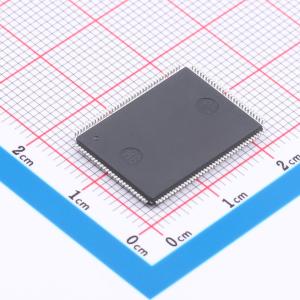

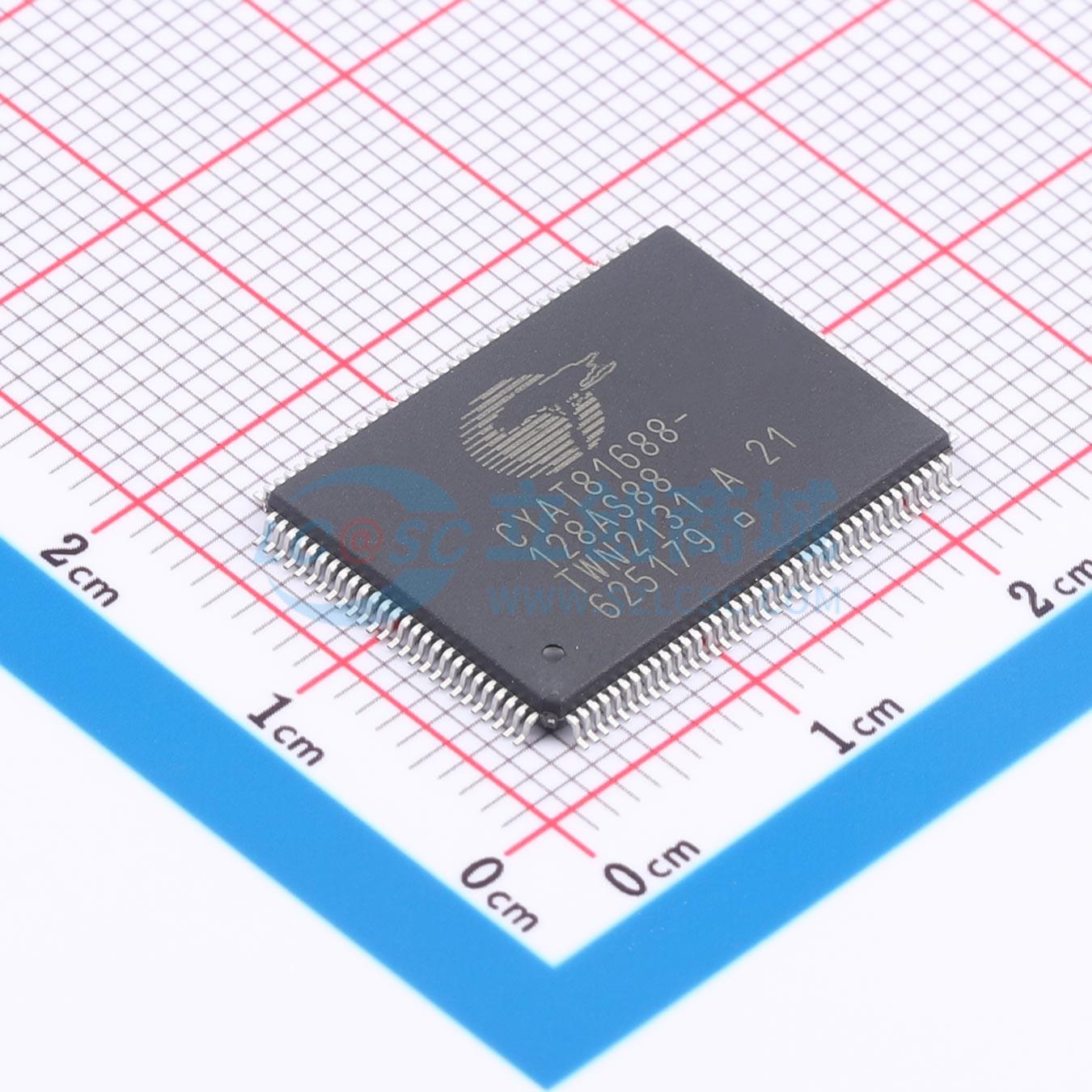

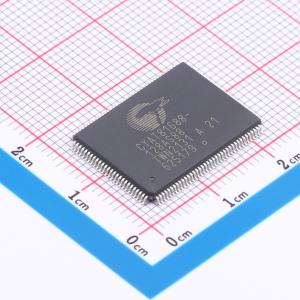

温馨提醒：图片仅供参考，商品以实物为准
CYAT81688-128AS88
CYAT81688-128AS88
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：汽车电子委员会 (AEC) AEC-Q100 认证的多点电容式触摸屏控制器。32 位 Arm Cortex CPU。寄存器可配置。用于显示器和 EMI 的噪声抑制技术。20V 有效驱动，实现更高的信噪比 (SNR)。AutoArmor 改善电磁辐射和抗扰度
- 商品型号
- CYAT81688-128AS88
- 商品编号
- C39657898
- 商品封装
- TQFP-128(14x20)
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸屏控制器 | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 3V~5.5V；1.71V~1.95V |
| 属性 | 参数值 | |
|---|---|---|
| 吞吐率 | 8MHz | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 通过汽车电子委员会（AEC）AEC - Q100认证
- 多点触控电容式触摸屏控制器
- 32位Arm Cortex CPU
- 寄存器可配置
- 具备用于显示屏和电磁干扰（EMI）的噪声抑制技术
- 有效的20V驱动，实现更高的信噪比（SNR）
- AutoArmor技术可改善电磁辐射和抗扰度
- 外部显示屏同步功能
- 采用DualSense技术实现防水和湿手指跟踪
- 支持自动模式切换的多点触控手套操作
- 可识别戴薄手套（厚度 ≤ 1mm）的十根手指
- 可识别戴厚手套（厚度 ≤ 5mm）的两根手指
- 支持指甲触控跟踪
- 可排除大物体干扰
- 可根据环境变化自动进行基线跟踪
- 可通过引导加载程序进行现场升级
- 配备制造测试套件（MTK）
- 触摸屏传感器自测试功能
- 低功耗唤醒按钮（<50 μA）
- 系统性能（取决于配置）：
- 支持最大对角线15英寸的屏幕尺寸
- 电极间距6.0mm；屏幕比例16:10
- 最多88个感应引脚，1836个交叉点；屏幕比例16:10
- 最多可报告十根手指的触控信息
- 支持最小5mm的小手指触控
- 刷新率最高可达250Hz，其他刷新率可配置
- 发射（TX）频率最高可达350kHz
- 功耗（取决于配置）：
- 逻辑和数字I/O电源为1.71V至1.95V以及3.0V至5.5V，模拟电源为3.0V至5.5V
- 平均功耗30mW，典型深度睡眠功耗30 μW
- 传感器和系统设计（取决于配置）：
- 支持多种触摸屏传感器和堆叠结构
- 曼哈顿、菱形布局
- 镜头上传感器（SOL）
- 塑料（PET）和玻璃传感器基板
- 液晶显示器（LCD）、有源矩阵有机发光二极管（AMOLED）和平面转换（IPS）显示屏
- 金属网格
- 通信接口：
- 支持100 kbps和400 kbps的I²C从机模式
- 支持最高8 Mbps的SPI从机位速率
- 封装形式：
- 100引脚薄型四方扁平封装（TQFP），尺寸14×14×1.4mm（引脚间距0.5mm）
- 128引脚薄型四方扁平封装（TQFP），尺寸14×20×1.4mm（引脚间距0.5mm）
- 环境温度范围：
- 汽车A类：- 40℃至85℃
- 汽车S类：- 40℃至105℃
