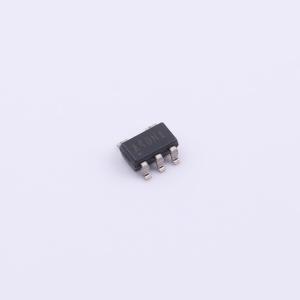

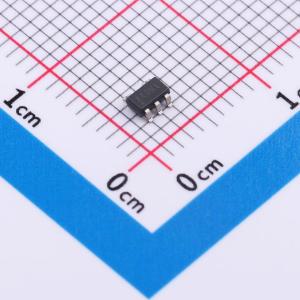

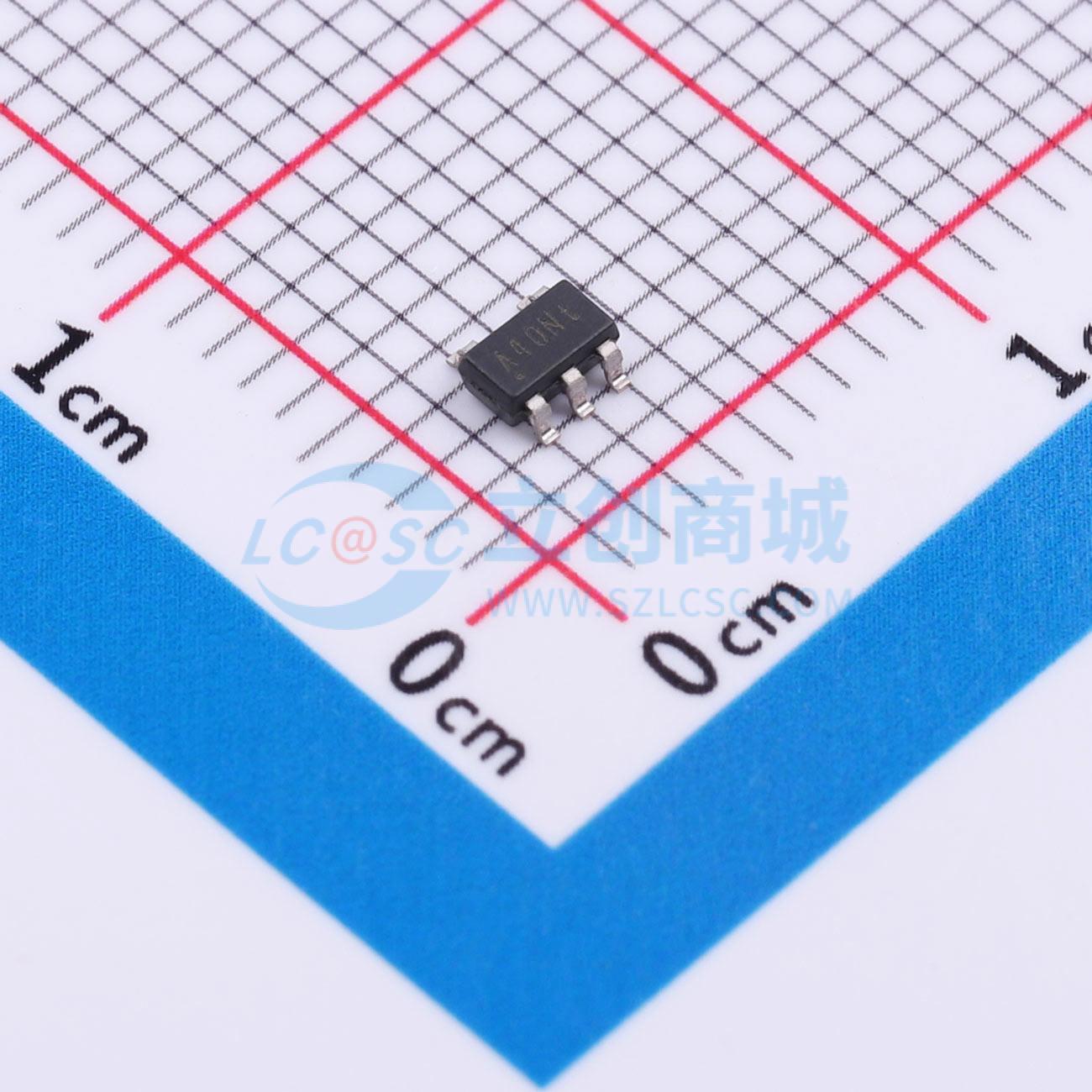

TPA1881Q-S5TR-S
36-V,12-MHz,零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA1881Q-S5TR-S
- 商品编号
- C39657993
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 单电源电压 | 4.5V~36V | |
| 输入失调电压(Vos) | 35uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 12MHz | |
| 轨到轨 | 轨到轨输出 | |
| 压摆率(SR) | 12V/us | |
| 共模抑制比(CMRR) | 155dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 静态电流(Iq) | 2mA | |
| 输出电流 | 95mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；零漂移/自动稳零 |
商品概述
TPA188xQ系列放大器是最新推出的高供电电压放大器，具备50微伏的低偏移、低噪声和稳定的高频响应。该系列产品采用了3PEAK专有的专利设计技术，在每放大器仅消耗2毫安静态电流的同时，实现了出色的交流性能，包括12兆赫带宽、10伏每微秒压摆率和低失真。其输入共模电压范围可扩展至V-，输出可轨到轨摆动。TPA188xQ具备过热保护功能以确保芯片安全。当芯片结温达到约170℃时，其输出进入高阻态；当结温降至约150℃时，功能恢复。该产品具有极小的功率温度系数，有助于温度敏感型应用。
商品特性
- 供电电压：4.5 V ~ 36 V 或 ±2.25 V ~ ±18 V
- 偏移电压：最大值 ±50 μV
- 差分输入电压范围可达电源轨，可作为比较器工作
- 输入轨至 -V_S，轨到轨输出
- 带宽：12兆赫，压摆率：10 V/μs
- 优异的电磁干扰抑制性能：在1千兆赫时为85分贝
- 过热保护
- 低噪声：在1千赫时为 10 nV/√Hz
- 符合 AEC-Q100 认证
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 仪器仪表
- 有源滤波器
- 专用集成电路输入或输出放大器
- 传感器接口
- 电机控制
- 工业控制
