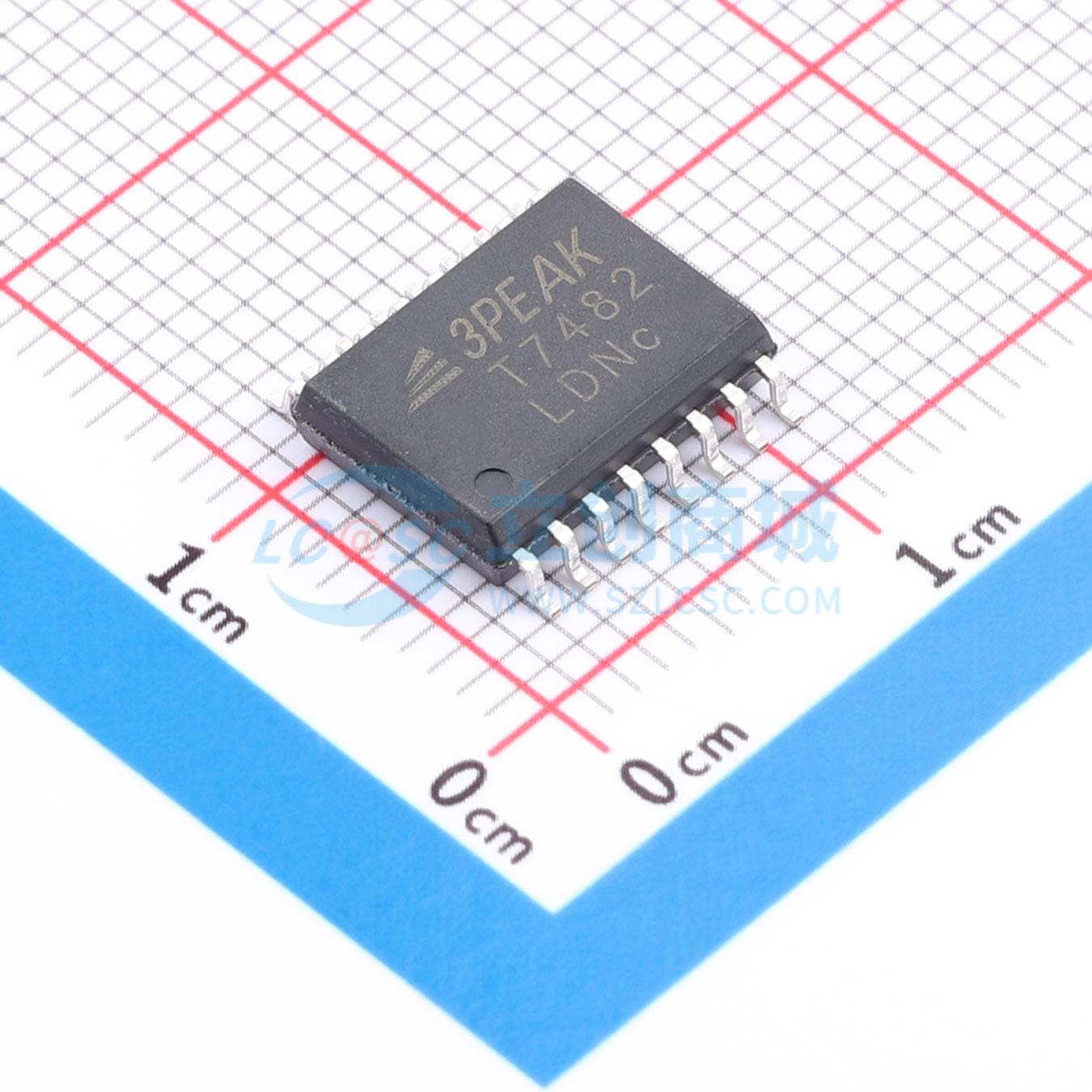

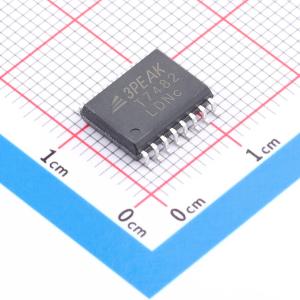

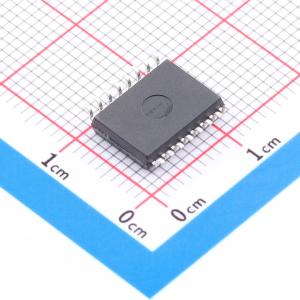

TPT7482-SOBR

TPT7481 是一款具备 ±15-kV IEC61000 ESD 保护的 3.0V~5.5V 隔离式 RS485 收发器，符合 RS-485 和 RS-422 半双工通信标准。TPT7482 为隔离式全双工 RS485 收发器。该系列器件具有失效防护接收器，当接收器的差分输入（总线引脚 A/B）开路、短路或空闲时，可确保接收器输出逻辑高电平。该系列发射器能在 RS-485 标准要求的 54-Ω 负载上提供出色的差分输出电压。该 20-Mbps 器件总线电流极低，对 RS-485 总线呈现真正的“1/8 单位负载”，从而允许在网络中最多连接 256 个收发器而无需使用中继器。接收器输入采用“完全失效防护”设计，确保当接收器输入浮空、短路或处于已端接但未驱动的总线上时，接收器输出为逻辑高电平。TPT748x 采用 WSOP16 封装，工作温度范围为 -40°C 至 +125°C。

• 超越 EIA-485 标准要求
• 热插拔电路 - 在电源上电/掉电期间，Tx 和 Rx 输出保持三态
• 电源电压：3.0V~5.5V
• 数据速率：20-Mbps 隔离式 RS485
• 完全失效防护接收器（开路、短路、端接）
• 5-kV RMS 隔离等级
• 典型静态 CMTI ±200-kV/μs，典型动态 CMTI ±150-kV/μs
• 闩锁性能超过 600 mA
• 总线引脚保护（总线引脚与 GNDB 之间）
• ±15-kV IEC 61000-4-2 接触放电
• ±20-kV IEC 61000-4-2 空气放电
• 安全相关认证：符合 DIN VDE V 0884-17 (IEC60747-17) 的 VDE 认证，符合 UL 1577 的 5000-V_RMS 隔离等级，符合 GB 4943.1 的 CQC 认证，以及 CSA、TUV 和 CB 认证

• 电机驱动
• 通信基础设施
