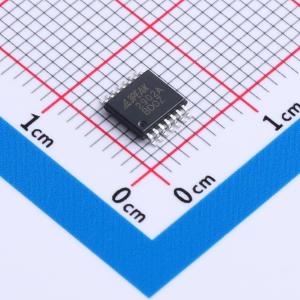

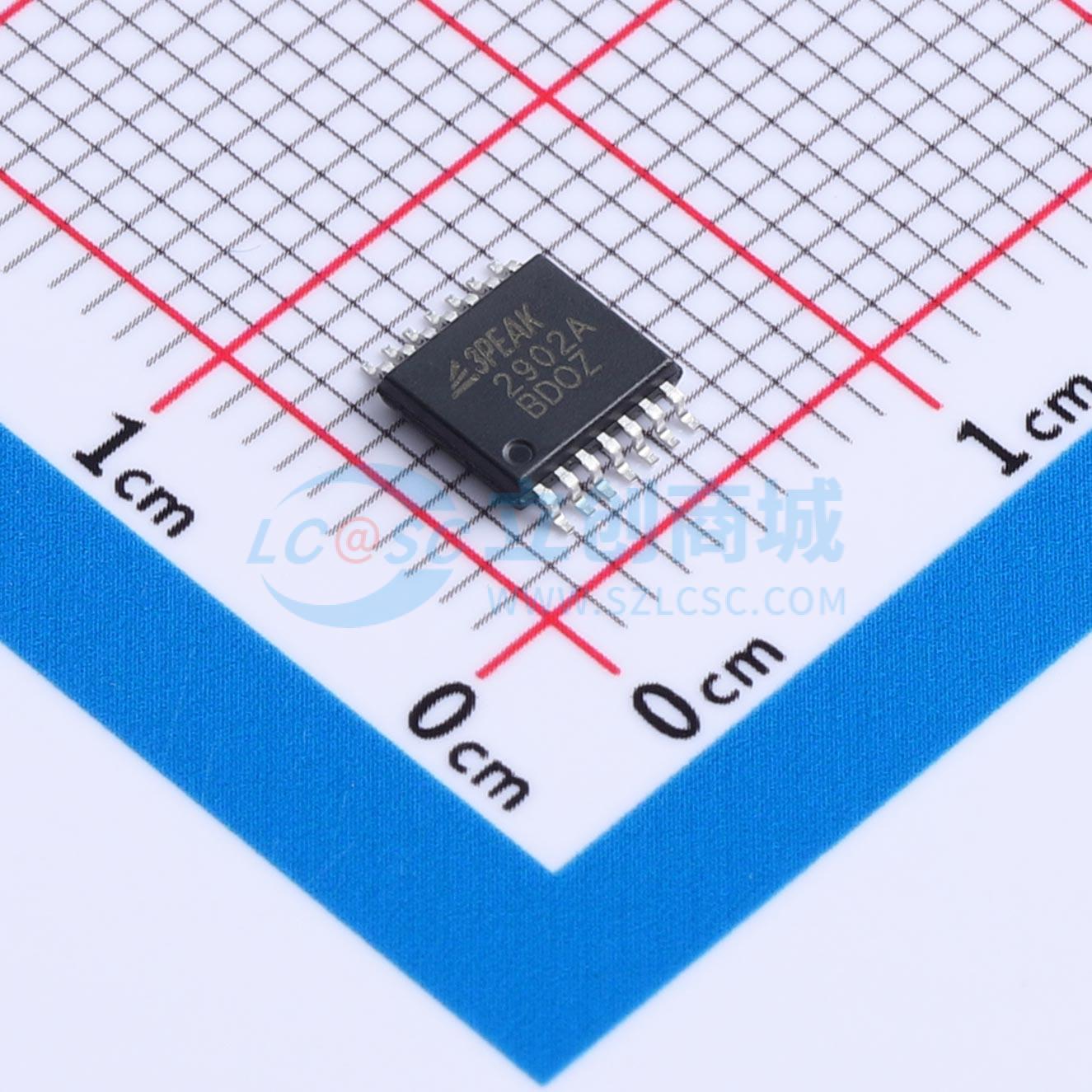

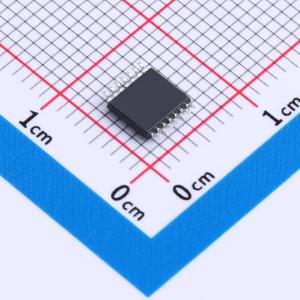

温馨提醒：图片仅供参考，商品以实物为准
LM2902A-TR
36V通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是最新的高电源电压放大器，具有低失调、低功耗和稳定的频率响应。采用专有和专利设计技术，实现了非常好的交流性能，带宽为0.9MHz，压摆率为0.5V/μs，最大失调为3mV，每个放大器仅消耗100μA的静态电流。输入共模电压范围扩展到V(-)，输出摆幅为轨到轨。可作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。其特性组合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LM2902A-TR
- 商品编号
- C39621214
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.1304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 900kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电流(Ios) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 70nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 200uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~-1.5V；1.5V~18V | |
| 功能特性 | - |
商品概述
LM2904A/2902A系列是最新一代高电源电压运算放大器，具备低失调、低功耗和稳定的频率响应特性。该系列采用专有设计技术，实现了优异的交流性能，包括0.9 MHz带宽、0.5 V/μs压摆率以及最大3 mV失调电压，同时每个放大器仅消耗100 μA静态电流。其输入共模电压范围可扩展至负电源电压，输出可满幅摆幅。该系列可作为商用运算放大器的直接替换品，以降低功耗并改善输入/输出范围与性能。这些特性的结合使其成为电源模块、工业控制、电机控制和音频应用的理想选择。
商品特性
- 电源电压：3 V ~ 36 V 或 ±1.5 V ~ ±18 V
- 低电源电流：每通道 100 μA
- 输入共模电压范围包含地电位
- 可用作比较器
- 满幅输出
- 带宽：0.9 MHz
- 压摆率：0.5 V/μs
- 优异的电磁干扰抑制性能：在1 GHz时为71 dB
- 失调电压：±3 mV（最大值）
- 失调电压温度漂移：7 μV/℃
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 电源模块
- 传感器接口
- 电机控制
- 音频
