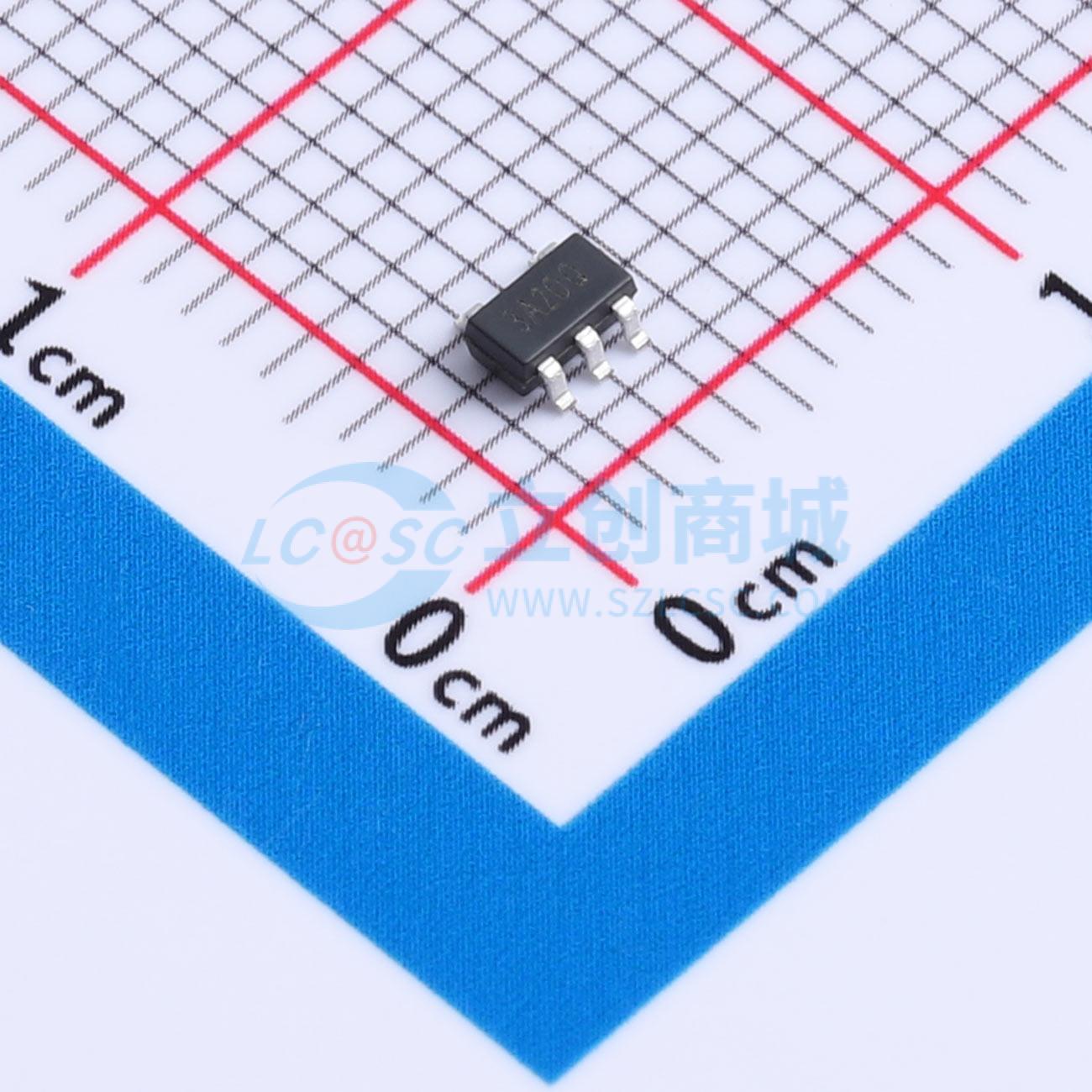

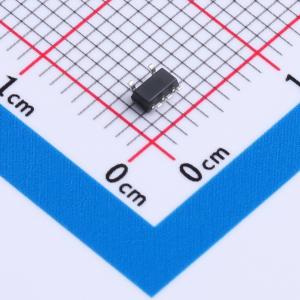

温馨提醒：图片仅供参考，商品以实物为准
TPA183A2-S5TR
零漂移、精密电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA183A2-S5TR
- 商品编号
- C39570733
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | 2.7V~30V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 48kHz | |
| 输入偏置电流(Ib) | 35uA | |
| 输入失调电压(Vos) | 250uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~30V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 0.6V/us | |
| 共模抑制比(CMRR) | 105dB | |
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 功能特性 | 高边检测；低边检测；零漂移/自动稳零 |
商品概述
TPA183 是一系列零漂移、单向电流检测放大器，可在 2.7 V 至 30 V 的共模电压下检测分流器两端的压降。该系列提供电压输出，并具有四种固定增益选项：25 V/V、50 V/V、100 V/V 和 200 V/V。其零漂移架构的低失调电压特性，使得在分流器上压降低至 10 mV 时仍能实现满量程电流检测。该系列没有独立的 VCC 电源电压引脚，其工作电源电压内部连接至 IN+ 引脚，最大静态电流为 220 μA。TPA183 系列的工作温度范围为 -40℃ 至 +125℃，采用 SOT23-5 封装。
商品特性
- 失调电压：±250 μV（最大值）
- 宽共模电压范围：2.7 V 至 30 V
- 高精度与零漂移性能：最大增益误差为 ±1%（全温范围），最大失调电压漂移为 0.5 μV/℃，最大增益漂移为 10 ppm/℃
- 四种增益选项：TPA183A1：25 V/V，TPA183A2：50 V/V，TPA183A3：100 V/V，TPA183A4：200 V/V
- 静态电流（IN+）：220 μA（最大值）
- 轨到轨输出
- 封装：SOT23-5
- 工业级工作温度范围：-40℃ 至 125℃
- ESD 等级：2-kV HBM，2-kV CDM
应用领域
- 电流检测
- 电源管理
- 电池充电器
