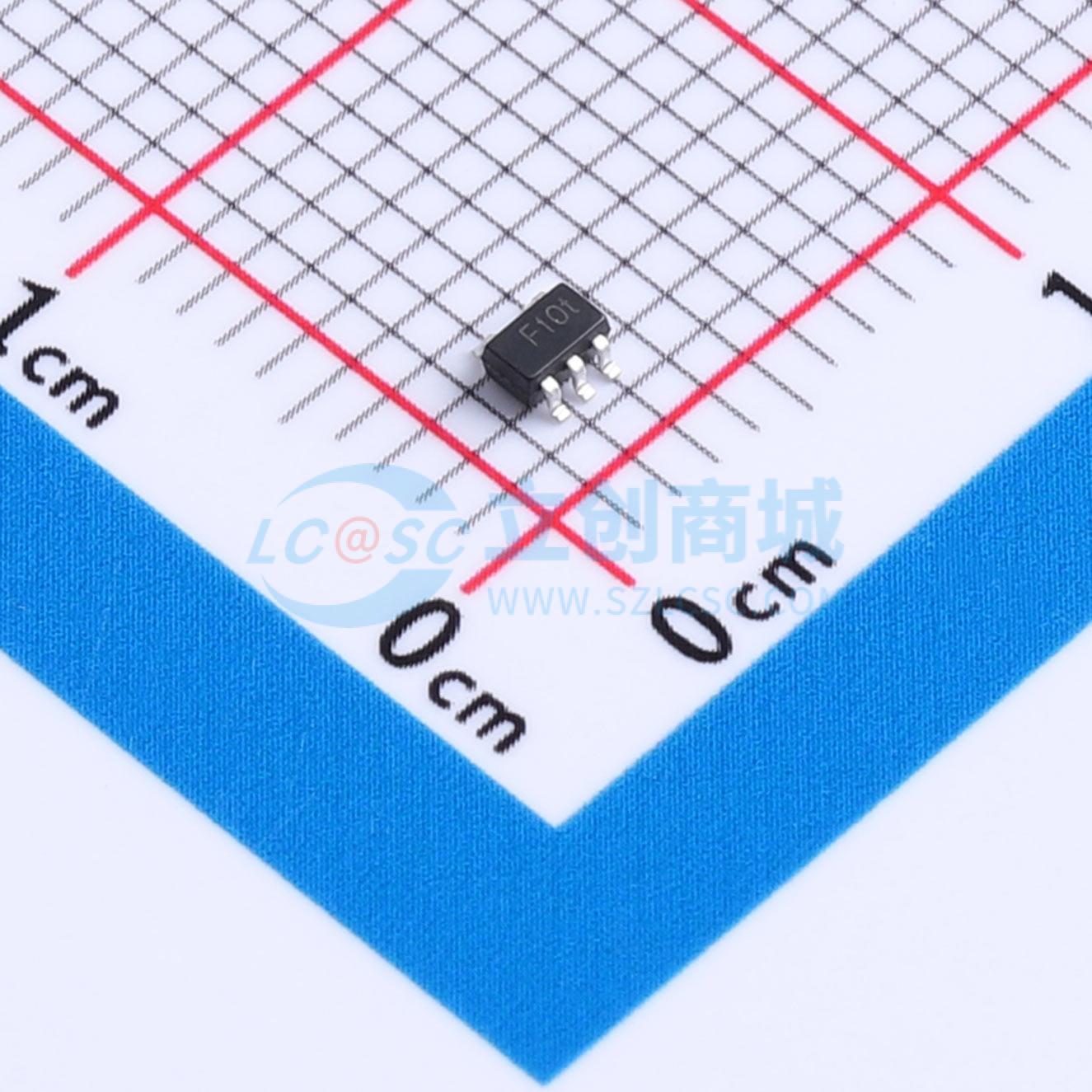

TPF111-CR

超低功耗单通道6阶标清视频滤波驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款低成本的重建视频滤波器，专为消费类视频设备优化。具有出色的视频性能和极低的功耗，是便携式视频应用的理想选择。集成了6阶巴特沃斯滤波器，可用作DAC重建滤波器或ADC抗混叠滤波器，-3dB频率为9MHz，是包括NTSC和PAL在内的标清视频应用的理想选择。接受交流和直流耦合输入，灵活的偏置选项满足最苛刻应用的要求。集成的透明同步尖峰钳位电路可恢复交流耦合视频信号的直流电压电平，将CVBS、Y或RGB信号的同步尖峰转换为固定的40mV。外部偏置电阻可用于恢复无同步尖峰的信号，如Pb'或Pr'
品牌名称: 3PEAK(思瑞浦)
商品型号: TPF111-CR
商品编号: C39571466
商品封装: SOT-353
包装方式: 编带
商品毛重: 0.0348克(g)

商品参数

商品概述

TPF111是一款针对消费类视频设备优化的低成本视频重建滤波器。凭借其卓越的视频性能和极低的功耗，它是便携式视频应用的理想选择。该器件集成了一个六阶巴特沃斯滤波器，可用作数模转换器重建滤波器或模数转换器抗混叠滤波器。其-3dB频率为9MHz，是包括NTSC和PAL在内的标清视频应用的理想选择。

TPF111支持交流和直流耦合输入，其灵活的偏置选项可满足最严苛应用的要求。集成的透明同步头钳位电路可恢复交流耦合视频信号的直流电压电平。它将复合视频信号、亮度信号或RGB信号的同步头钳位至固定的40mV。对于没有同步头的信号（如色差信号Pb'或Pr'），可以使用外部偏置电阻进行恢复。集成的电平移位器随后将钳位后的视频信号提升80mV，确保视频信号无失真通过。当信号为直流耦合时，电平移位器会将信号提升80mV。

TPF111可用于各种视频缓冲应用，其增益为6dB（2V/V）并具有轨到轨输出。它在输出端支持交流和直流耦合。

TPF111设计具有卓越的静电放电等级。它是保护机顶盒等应用中的主视频处理器芯片免受静电放电或浪涌冲击的绝佳选择。

TPF111采用单电源供电，工作电压范围宽，为+2.85V至+5.5V。其极低的3.85mA静态电流使其成为电池供电或USB供电应用的完美选择。

TPF111提供SC70-5封装和SOIC-8封装。其工作温度范围为-40°C至+85°C。

商品特性

单路标清电视滤波器
六阶巴特沃斯低通滤波器：-3dB带宽9MHz，27MHz处衰减57.2dB
支持多种输入偏置方式：直流耦合时提供80mV电平移位；交流耦合时提供透明输入钳位；交流耦合时支持外部直流偏置
极低静态电流：3.85mA（典型值）
压摆率：38V/µs
6dB增益（2V/V），轨到轨输出
支持交流或直流耦合输出，可驱动双视频负载（75Ω）
宽工作电压范围：+2.85V至+5.5V单电源
强大的静电放电保护：人体模型8kV，带电器件模型2kV
提供无铅SC70封装

应用领域

视频信号放大
机顶盒视频驱动
个人视频录像机、DVD播放机视频缓冲
便携式或USB供电视频设备的视频缓冲
高清电视

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	视频放大器
	放大器数	1
	滤波器阶数	6
	带宽(-3db)	9MHz
	压摆率(SR)	38V/us
	微分增益	0.4%

	属性	参数值
	微分相位	0.7deg
	工作温度	-40℃~+85℃
	单电源电压	2.85V~5.5V
	静态电流(Iq)	3.85mA
	功能特性	直流钳位/直流恢复；抗混叠/重建滤波器
	输出电流	-
