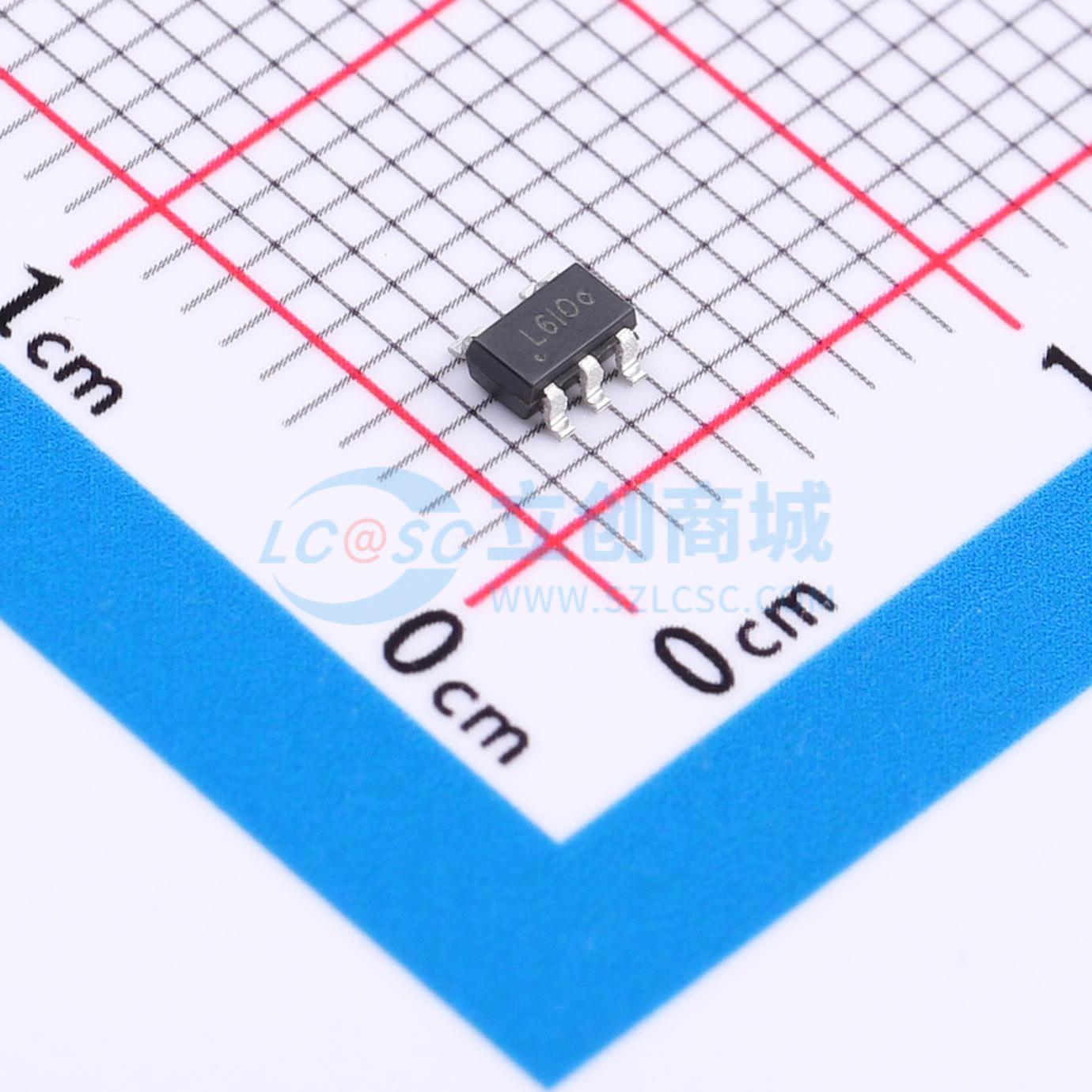

温馨提醒：图片仅供参考，商品以实物为准
TPL730F30-5TR
3V 300mA 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能、低压差线性稳压器，支持最大 300 mA 输出电流，具有低静态电流和高电源抑制比 (PSRR)。使用 2.2 μF 至 10 μF 陶瓷输出电容时性能稳定。在 1 kHz 时具有 60 dB 的高 PSRR，适用于前级电源产生高噪声的对电源敏感的应用。低至 49 μA 的静态电流和仅 20 nA 的关断电流，使其成为电池供电便携式设备的理想选择。电流限制折返和热过载保护电路提高了重载条件下的可靠性。提供多种输出电压版本选项，包括固定版本和可调版本，在工作条件下输出电压精度为 ±2%。保证在 -40°C 至 +125°C 的结温范围内正常工作。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL730F30-5TR
- 商品编号
- C39557677
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 200mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 49uA | |
| 噪声 | 130uVrms | |
| 功能特性 | 输入欠压保护；使能控制；短路保护；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TPL730系列是高性能低压差线性稳压器，支持最大300 mA的输出电流，具备低静态电流和高电源抑制比。该系列器件在2.2 μF至10 μF的陶瓷输出电容下可稳定工作。其电源抑制比在1 kHz时高达60 dB，这一特性使其非常适合对电源噪声敏感的应用。低至49 μA的静态电流和仅20 nA的关断电流，使其成为电池供电便携设备的理想选择。折返式电流限制和热过载保护电路增强了其在重载条件下的可靠性。该系列提供多种输出电压版本选项，包括固定电压和可调电压版本，在整个工作条件下输出电压精度为±2%。器件工作结温范围为-40℃至+125℃。
商品特性
- 输入电压范围：2.4V至5.5V
- 输出电压选项：固定电压：1.2V、1.5V、1.8V、2.5V、2.7V、2.8V、2.9V、3V、3.3V；可调电压：0.8V至5V
- 高输出精度：室温下典型值为±1%；整个工作条件下为±2%
- 最大输出电流：300 mA
- 低压差电压：在300 mA时为200 mV
- 低静态电流和关断电流
- 折返式电流限制和热保护
- 使用2.2 μF陶瓷电容可稳定工作
- 启动期间具有浪涌输入电流限制
- 热关断保护
- 结温范围：-40℃至+125℃
- 封装选项：SOT23-5、SC70-5、1×1 DFN-4
应用领域
- 电池供电的手持设备
- 销售点终端
- 视频监控
- 无线及物联网模块
