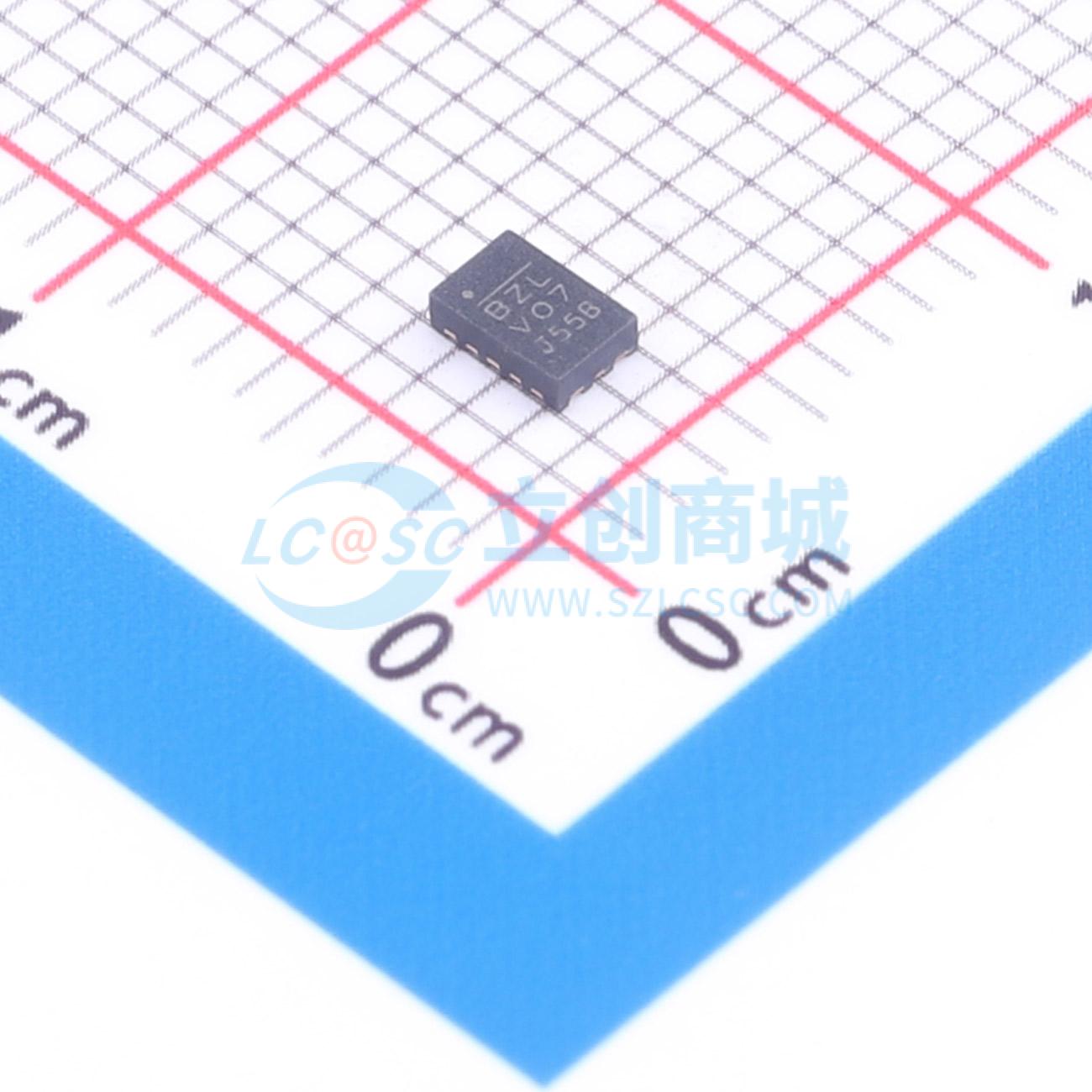

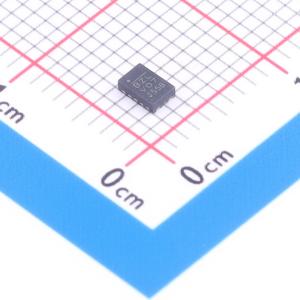

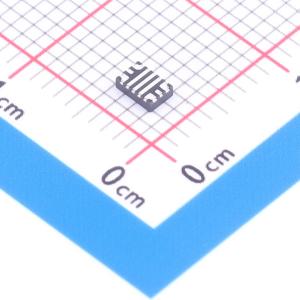

温馨提醒：图片仅供参考，商品以实物为准
MPQ2242GDE-AEC1-Z
MPQ2242GDE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ2242GDE-AEC1-Z
- 商品编号
- C39565540
- 商品封装
- QFN-9(2x3)
- 包装方式
- 编带
- 商品毛重
- 14.18克(g)
商品参数
参数完善中
商品概述
MPQ2242是一款频率可配置（300kHz至2.2MHz）的同步降压转换器。它采用峰值电流控制，可实现高达2A的连续输出电流（IOUT），具备出色的瞬态响应和效率性能。MPQ2242工作输入电压（VIN）范围为2.7V至6V，可输出低至0.606V的输出电压（VOUT），适用于多种应用场景，包括汽车信息娱乐系统、仪表组、车联网以及便携式仪器。MPQ2242集成了35mΩ高侧MOSFET（HS-FET）和25mΩ同步整流器，无需外部肖特基二极管即可实现高效率。MPQ2242可在轻载时配置为高级异步调制（AAM）模式或强制连续导通模式（FCCM）。AAM模式通过降低轻载下的开关损耗来实现高效率，而FCCM具备可控频率和更低的输出纹波。MPQ2242具备软启动（SS）、使能（EN）控制和电源良好（PG）指示等标准功能，此外还提供带谷值电流检测的过流保护（OCP）以避免电流失控，以及短路保护（SCP）、可靠的过压保护（OVP）和自恢复热保护。MPQ2242内置补偿，仅需最少数量的易得标准外部元件。它采用QFN-9 (2mmx3mm)封装，符合AEC-Q100认证。
商品特性
- 散热性能优异
- 低阻MPS BCD FET技术
- 减小电路板尺寸和BOM
- 集成补偿网络
- 采用小型QFN-9 (2mmx3mm)封装
- 附加功能
- 输出电压(VOUT)从0.606V起可调
- 高效率同步模式控制
- 可配置频率最高达2.2MHz
- 关断模式下电流低
- 支持100%占空比工作
- 可选择AAM模式或FCCM工作
- 外部软启动
- 远程EN控制
- 逐周期过流保护(OCP)
- 短路保护(SCP)
- VIN欠压锁定(UVLO)
- VOUT过压保护(OVP)
- 热关断
- 提供可润湿侧翼封装
- 提供AEC-Q100 1级产品
应用领域
- 汽车信息娱乐系统
- 汽车仪表组
- 汽车远程信息处理
- 便携式仪器
- 工业用品
- 电池供电设备
