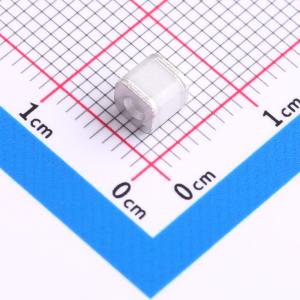

温馨提醒：图片仅供参考，商品以实物为准
SMD4042-600E
600V 3kA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）使用封装在陶瓷管中的惰性气体，为电压尖峰提供替代电路路径。陶瓷外壳和镍连接器可承受高负载。采用方形表面贴装封装，有助于简化 PCB 上的拾放过程。 该 GDT 系列非常适合宽带设备应用。GDT 的低关态电容与高带宽应用兼容，并且当 GDT 两端的电压变化时，该电容负载值不会改变。 专门设计用于在表面贴装组装应用中保护电气、多媒体和通信设备免受过电压瞬变的影响。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- SMD4042-600E
- 商品编号
- C39416115
- 商品封装
- SMD,4.2x4mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 600V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 3kA | |
| 极间电容 | 0.8pF | |
| 冲击击穿电压(Vimp) | 900V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | - | |
| 长度 | 4mm | |
| 宽度 | 4.2mm | |
| 高度 | 4.2mm | |
| 脚间距 | - |
商品概述
气体放电管利用密封在陶瓷管内的惰性气体，为电压尖峰提供替代的电路路径。陶瓷外壳与镍质连接器使其能够承受高负载。SMD4042系列气体放电管的浪涌额定值为3kA，波形为8/20μs。该系列采用方形表面贴装封装，有助于简化PCB上的拾取和贴装工艺。此GDT系列非常适合宽带设备应用。其关断状态下的低电容与高带宽应用兼容，且该电容值不随GDT两端电压的变化而改变。SMD4042系列气体放电管专为在表面贴装组装应用中保护电气、多媒体和通信设备免受过电压瞬态冲击而设计。
商品特性
- 对快速上升的瞬态电压具有优异的响应能力
- 稳定的击穿电压
- GHz工作频率
- 8/20μs脉冲电流能力：3KA
- 表面贴装封装
- 无放射性
- 超低电容（<0.8pF）
- 尺寸：4.0mm × 4.2mm × 4.2mm
应用领域
- 电信基站
- 电源交流主线路
- 电动汽车充电
- 宽带设备
- 可再生能源
