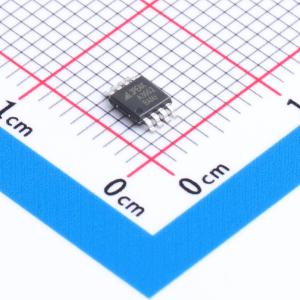

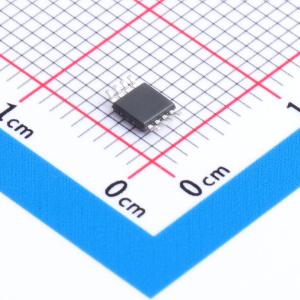

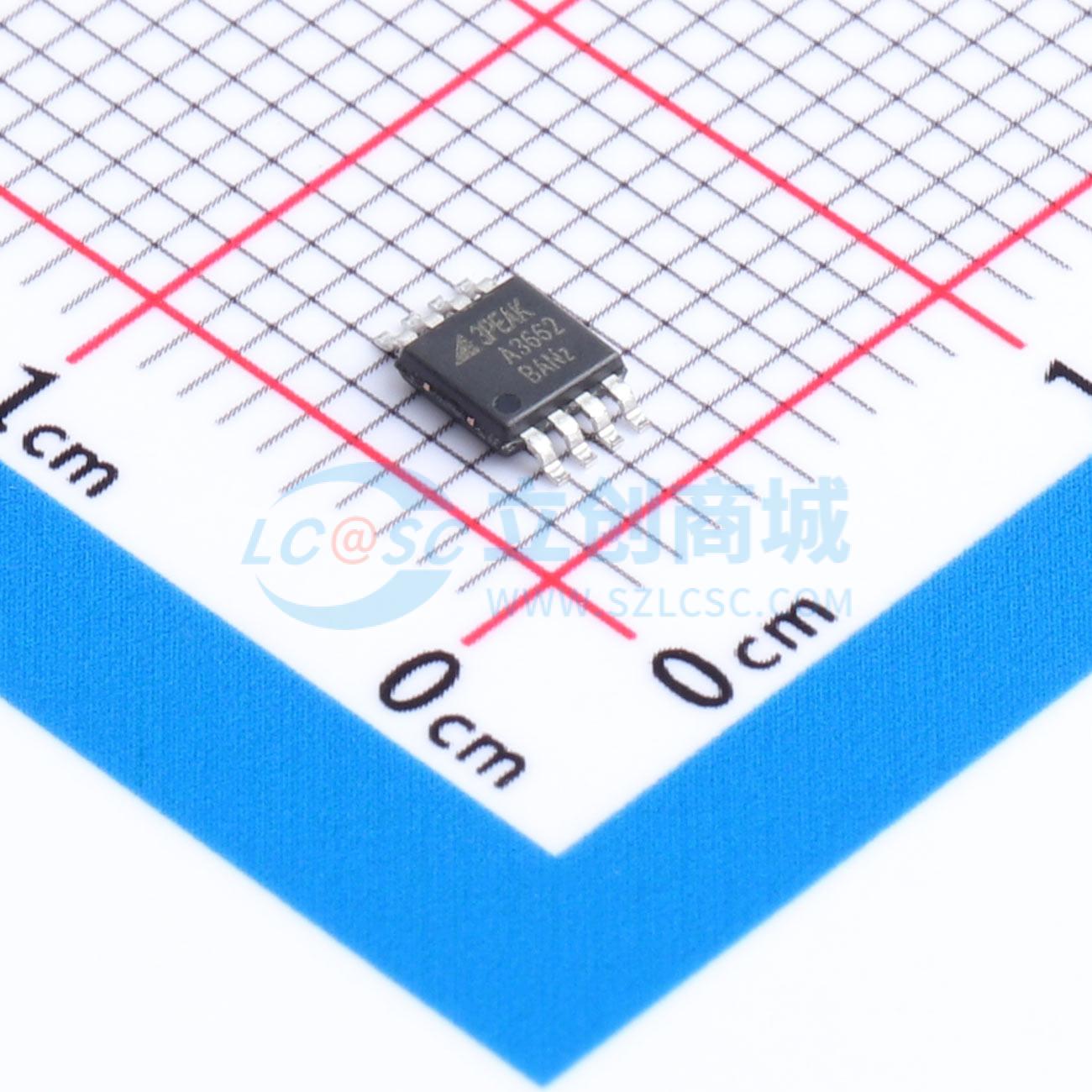

TPA3662-VS1R
16-V,2.5-MHz GBWP,RIRO,零交叉运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持2.7V至16V单电源或±1.35V至±8V双电源。采用专有和专利设计技术，实现出色的直流和交流性能，包括25°C时最大250μV的失调电压、2.5MHz的增益带宽积和2V/μs的压摆率。具有独特的零交叉输入拓扑，可消除轨到轨输入运算放大器互补输入级带来的输入失调过渡区域。输入共模范围包括负电源和正电源。共模抑制比在所有共模范围内都很出色，且无输入级交叉失真。采用标准封装（如SOT23、SOP和MSOP）。工作温度范围为 -40°C至125°C。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA3662-VS1R
- 商品编号
- C39419305
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.5MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
该器件是CMOS单通道、双通道和四通道轨到轨输入输出运算放大器，支持2.7V ~ 16V单电源或±1.35V ~ ±8V双电源工作。它们采用了专有的设计技术，实现了出色的直流和交流性能，包括在25℃时最大偏移电压为250μV，增益带宽积为2.5MHz，以及压摆率为2V/μs。该器件采用独特的零交越输入拓扑结构，消除了由轨到轨输入运算放大器的互补输入级带来的输入偏移过渡区。其输入共模范围覆盖负电源和正电源。在所有共模范围内共模抑制比均表现优异，且无输入级交越失真。该器件提供标准封装，工作温度范围为-40℃ ~ 125℃。
商品特性
- 电源电压：2.7V ~ 16V 或 ±1.35V ~ ±8V
- 低功耗：每通道0.8mA
- 偏移电压：在25℃时最大为±250μV
- 偏移电压漂移：2μV/℃
- 轨到轨输入和输出
- 增益带宽积：2.5 MHz
- 压摆率：2V/μs
- 零交越
- 输入级无失真的轨到轨输入
- 共模抑制比：在0V至16V共模输入范围内最小为100 dB
应用领域
- 传感器信号调理
- 仪器仪表
- 工业控制
- 高侧电流检测
