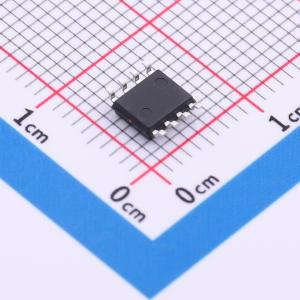

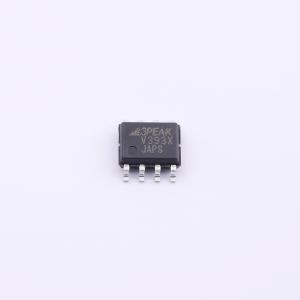

温馨提醒：图片仅供参考，商品以实物为准
LMV393X-SO1R
5V低功耗开漏输出比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该系列器件由单个单片衬底上的一个或两个比较器组成。即使在单电源供电下，共模输入电压范围也包括地和电源，并且低电源电流消耗使这些比较器适用于电池供电。这些器件设计用于直接与 TTL 和 CMOS 接口，并且输出可以连接到其他集电极开路或漏极开路输出，以实现线与关系。器件的工作温度范围为 -40℃ 至 +125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- LMV393X-SO1R
- 商品编号
- C39399914
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 输入失调电压(Vos) | 4mV | |
| 输入偏置电流(Ib) | 30pA | |
| 传播延迟(tpd) | 170ns | |
| 滞后电压(Vhys) | 10mV |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 75uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 功能特性 | 内置迟滞；ESD保护 |
商品概述
该系列器件在单个单片衬底上集成一个或两个比较器。其共模输入电压范围包括地线和电源，即使在单电源供电下工作也是如此，低功耗供电电流使其适用于电池供电应用。这些器件设计用于直接与TTL和CMOS接口，其输出可连接至其他集电极开路或漏极开路输出，以实现线“与”关系。器件的工作温度范围为-40°C至+125°C。
商品特性
- 电源电压：2.5 V至5.5 V
- 低供电电流：每通道50 μA
- 高到低传播延迟：120 ns
- 内部迟滞确保清晰的开关切换
- 失调电压：±4 mV
- 输入偏置电流：30 pA（典型值）
- 输入共模范围扩展100 mV
- 输入引脚与+VS之间以及输出引脚与+VS之间均无ESD二极管
- 漏极开路输出，提供最大灵活性
应用领域
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 接地或电源线传感
- 逻辑电平转换或平移
- 窗口比较器
- 红外接收器
