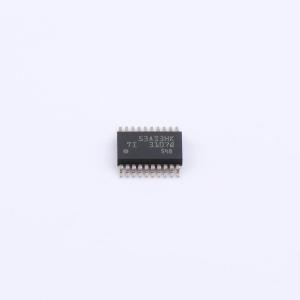

温馨提醒：图片仅供参考，商品以实物为准
M0G3107QDGS20RQ1
具有CAN-FD接口的汽车类混合信号微控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 属于高度集成的超低功耗32位MCU系列，基于增强型Arm Cortex-M0+32位内核平台，工作频率最高可达80MHz。这些成本优化型MCU提供高性能模拟外设集成，支持 -40℃至125℃的工作温度范围，并在1.62V至3.6V的电源电压下运行。提供具有内置纠错码(ECC)且高达128KB的嵌入式闪存程序存储器以及具有硬件奇偶校验选项且高达32KB的SRAM。还包含存储器保护单元、7通道DMA和各种高性能模拟外设，例如两个12位4Msps ADC、可配置内部共享电压基准和一个通用放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- M0G3107QDGS20RQ1
- 商品编号
- C39410719
- 商品封装
- VSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.0918克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 80MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 128KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 32KB | |
| EEPROM容量 | - | |
| I/O数量 | 16 | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.62V~3.6V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MSPM0G310x-Q1是具有CAN-FD接口的汽车类混合信号微控制器。MSPM0G310x 微控制器 (MCU) 属于 MSP 高度集成的超低功耗 32 位 MCU 系列，基于增强型Arm® Cortex®-M0+ 32 位内核平台，工作频率最高可达 80MHz。这些成本优化型 MCU 提供高性能模拟外设集成，支持 -40℃ 至 125℃ 的工作温度范围，并在 1.62V 至 3.6V 的电源电压下运行。MSPM0G310x 器件提供最高128KB带内置纠错码 (ECC) 的嵌入式闪存程序存储器，以及最高 32KB带硬件奇偶校验选项的 SRAM。器件包含存储器保护单元、7 通道 DMA 和各种高性能模拟外设，还提供智能数字外设、数据完整性和加密外设，以及增强型通信接口（四个 UART、两个 I2C、两个 SPI 以及CAN 2.0/FD）。TI MSPM0 系列低功耗 MCU 包含具有不同模拟和数字集成度的器件，可满足不同工程需求。MSPM0 MCU 平台将 Arm Cortex-M0+ 平台与超低功耗整体系统架构相结合，能够在降低能耗的同时提高性能。MSPM0G310x MCU 由广泛的硬件和软件生态系统提供支持，随附参考设计和代码示例，便于快速开始设计。
商品特性
- 采用带存储器保护单元、频率高达 80MHz 的Arm® 32 位 Cortex®-M0+ CPU
- 专为功能安全应用开发
- 提供有助于进行 ISO 26262 系统设计的文档
- 系统可满足 ASIL B 级要求，硬件完整性高达 ASIL B 级
- 已通过 TÜV 的 ISO 26262 认证 ASIL B
- 支持AEC-Q100 等级 1汽车级认证
- 提供多种封装选项，32 引脚和 48 引脚 QFN封装具有可润湿侧翼选项
- 集成最高 128KB 带内置纠错码 (ECC) 的闪存，最高 32KB 带硬件奇偶校验的 SRAM
- 集成高性能模拟外设:两个 12 位 4Msps 同步采样模数转换器 (ADC)，总计多达 17 个外部通道；硬件均值计算可在 250ksps 下实现 14 位有效分辨率；一个通用放大器 (GPAMP)；可配置的 1.4V 和 2.5V 内部共享基准电压(VREF)；集成温度传感器
- 提供经优化的低功耗模式
- 集成 7 通道 DMA 控制器
- 集成多个计时器，支持多达 22 个 PWM 通道，支持QEI，支持STANDBY 模式下的低功耗运行
- 集成两个窗口化看门狗计时器 (WWDT)
- 集成具有报警和日历模式的 RTC
- 集成增强型通信接口:四个 UART 接口；两个 I2C 接口，支持 FM+ (1Mbit/s)、SMBus、PMBus 以及从 STOP 模式唤醒；两个 SPI，一个 SPI 支持高达 32Mbit/s 的速率；一个控制器局域网 (CAN) 接口支持 CAN 2.0 A或 B 以及 CAN-FD
- 集成多种时钟资源:精度高达 ±1.2% 的内部 4MHz 至 32MHz 振荡器 (SYSOSC)，高达 80MHz 的锁相环 (PLL)，精度为 ±3% 的内部 32kHz 振荡器 (LFOSC)，外部 4MHz 至 48MHz 晶体振荡器 (HFXT)，外部 32kHz 晶体振荡器 (LFXT)，支持外部时钟输入
- 集成数据完整性和加密功能:循环冗余校验器（CRC-16、CRC-32），真随机数发生器 (TRNG)，支持使用 128 位或 256 位密钥的 AES 加密
- 灵活的 I/O 功能:多达 60 个 GPIO；两个 5V 容限开漏 IO；两个驱动强度为 20mA 的高驱动 IO；多达 5 个高速 IO
- 支持 2 引脚串行线调试 (SWD)
- 系列包含多个成员:MSPM0G3105:32KB 闪存、16KB RAM；MSPM0G3106:64KB 闪存、32KB RAM；MSPM0G3107:128KB 闪存、32KB RAM
- 提供LP-MSPM0G3507 LaunchPad™ 开发套件和 MSPM0 软件开发套件 (SDK)支持开发
应用领域
- 汽车车身电子装置和照明
- 汽车网关
- 方向盘系统
- 汽车电机控制
- 直流转交流逆变器
- 车内照明
- 车门把手模块
- 脚踢开启模块
- 车辆乘员检测
- 座椅舒适模块
