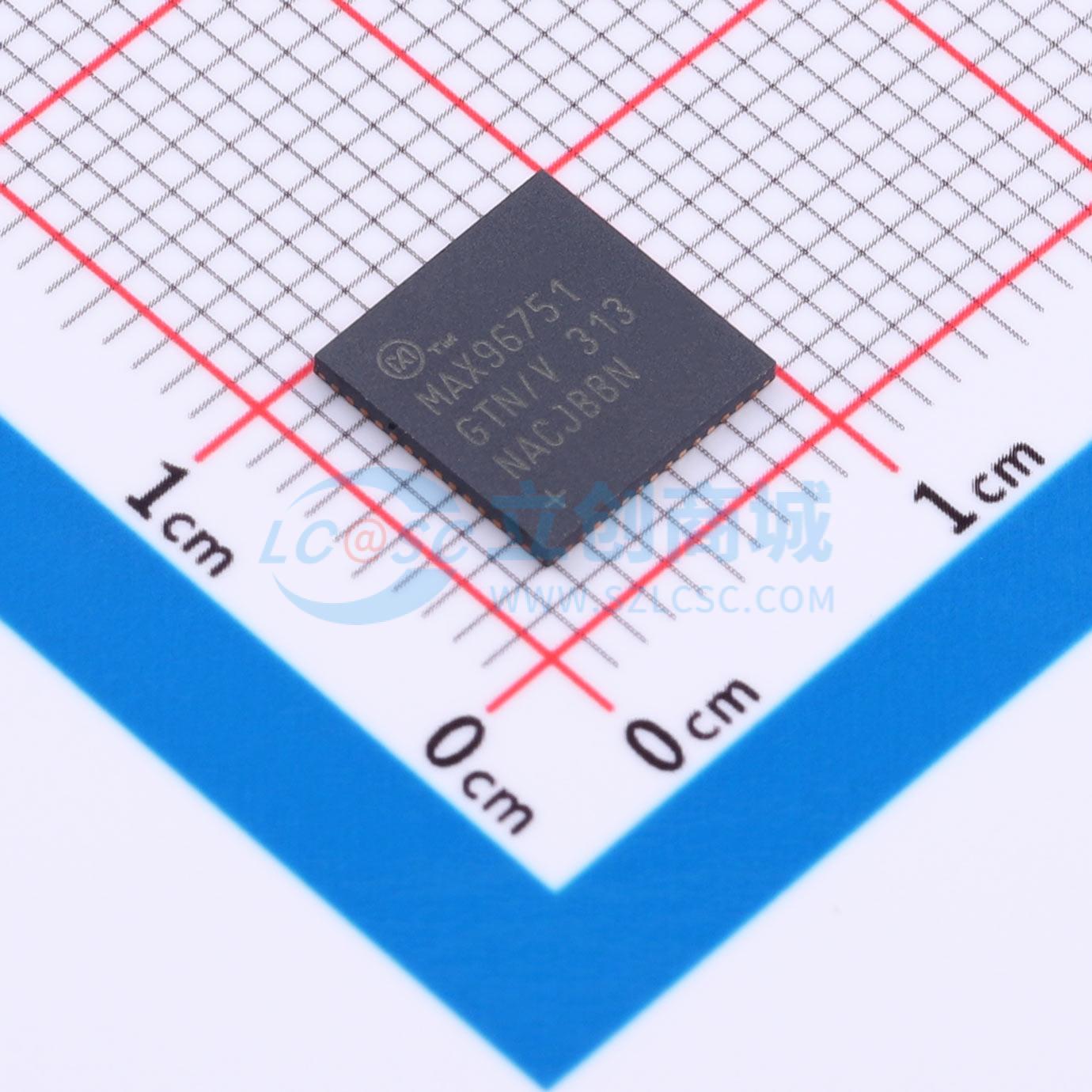

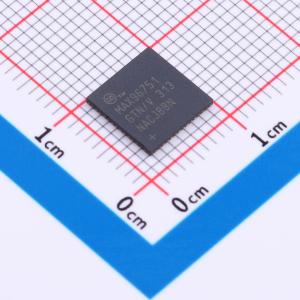

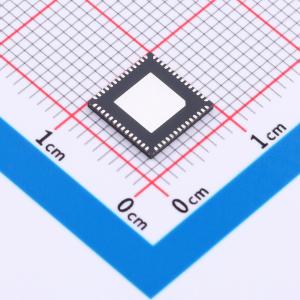

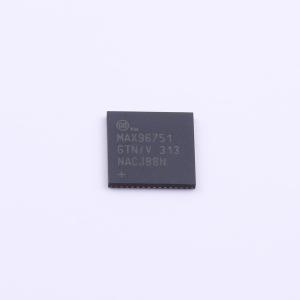

MAX96751GTN/V+
GMSL2 序列化器，带 HDMI 2.0 输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品将HDMI转换为单或双GMSL串行协议，还可收发边信道和外设控制数据，实现视频和双向数据的全双工单线传输。每个GMSL2链路正向固定速率为3Gbps或6Gbps，反向为187.5Mbps。支持每GMSL2链路高达215MHz PCLK的RGB888视频。GMSL2并发控制信道支持I2C或UART模式，还提供两个额外的直通I2C或UART通道以及一个直通SPI通道用于外设控制。双向音频通道支持I2S立体声和时分复用（TDM）模式下最多8个通道。数据可通过符合GMSL2通道规范的低成本50Ω同轴电缆或100Ω STP电缆传输。
- 商品型号
- MAX96751GTN/V+
- 商品编号
- C39306937
- 商品封装
- TQFN-56-EP(8x8)
- 包装方式
- 托盘
- 商品毛重
- 1.096812克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 桥接器/转换器 | |
| 数据接口 | SPI；UART；并行；I2C | |
| 数据速率 | 3Gbps；187.5Mbps；6Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~1.9V；3V~3.6V；3.14V~3.47V；950mV~1.05V；1.7V~1.9V | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 链路均衡与补偿；链路状态监测 |
商品概述
MAX96751串行器可将HDMI转换为单路或双路GMSL串行协议。它还能发送和接收边带通道及外设控制数据，实现视频与双向数据的全双工、单线传输。每个GMSL2链路在正向以固定的3Gbps或6Gbps速率运行，反向以187.5Mbps速率运行。MAX96751支持每个GMSL2链路高达215MHz像素时钟的RGB888视频。GMSL2并发控制通道可在I²C或UART模式下运行。另提供两个额外的直通I²C或UART通道以及一个直通SPI通道用于外设控制。双向音频通道支持I²S立体声以及时分复用模式下最多8个通道。数据可通过符合GMSL2通道规范的低成本50Ω同轴电缆或100Ω屏蔽双绞线电缆传输。
商品特性
- HDMI v1.4b/v2.0a输入接口
- 3Gbps或6Gbps正向链路速率
- 187.5Mbps反向链路速率
- 单线全双工能力
- 适用于高清视频应用
- 每链路高达215MHz像素时钟
- 双链路模式下高达430MHz像素时钟
- 使用低成本50Ω同轴电缆或100Ω屏蔽双绞线电缆
- 正向和反向I²S或7.1声道时分复用音频
- 视频图案发生器提供快速链路验证
- 线路故障监视器可检测串行输入/输出短路、对地短路、对电池短路或开路
- 与汽车安全完整性等级相关的功能安全特性
- 符合汽车安全完整性等级B级要求
- 控制通道数据的16位循环冗余校验保护
- 检测到错误时重传所有控制通道数据和音频数据
- 可选的32位视频行循环冗余校验
- 用于故障检测的可选中断
- 视频水印生成
- 性能工具确保高链路裕量
- GMSL链路上的连续自适应均衡
- 内置正向和反向通道伪随机二进制序列发生器，用于串行输入/输出链路的误码率测试
- 用于链路诊断的眼图张开度监视器
- 用于设备配置和与远程外设通信的并发控制通道
- 主通道和直通I²C/UART、SPI以及隧道式或寄存器可编程通用输入/输出
- 可设置的优先级
- 八个硬件可编程设备地址
- 最多20个可编程通用输入/输出
- 具有寄存器状态保持的休眠模式
- 工作温度范围指定为-40℃ ~ +105℃汽车级温度范围
- 通过AEC-Q100认证
- 紧凑的8mm × 8mm带裸露焊盘薄型四方扁平无引线封装
应用领域
- 导航与触摸屏显示器
- 数字仪表盘与平视显示器
- 后座与乘客信息娱乐显示器
- 消费类HDMI端口应用
