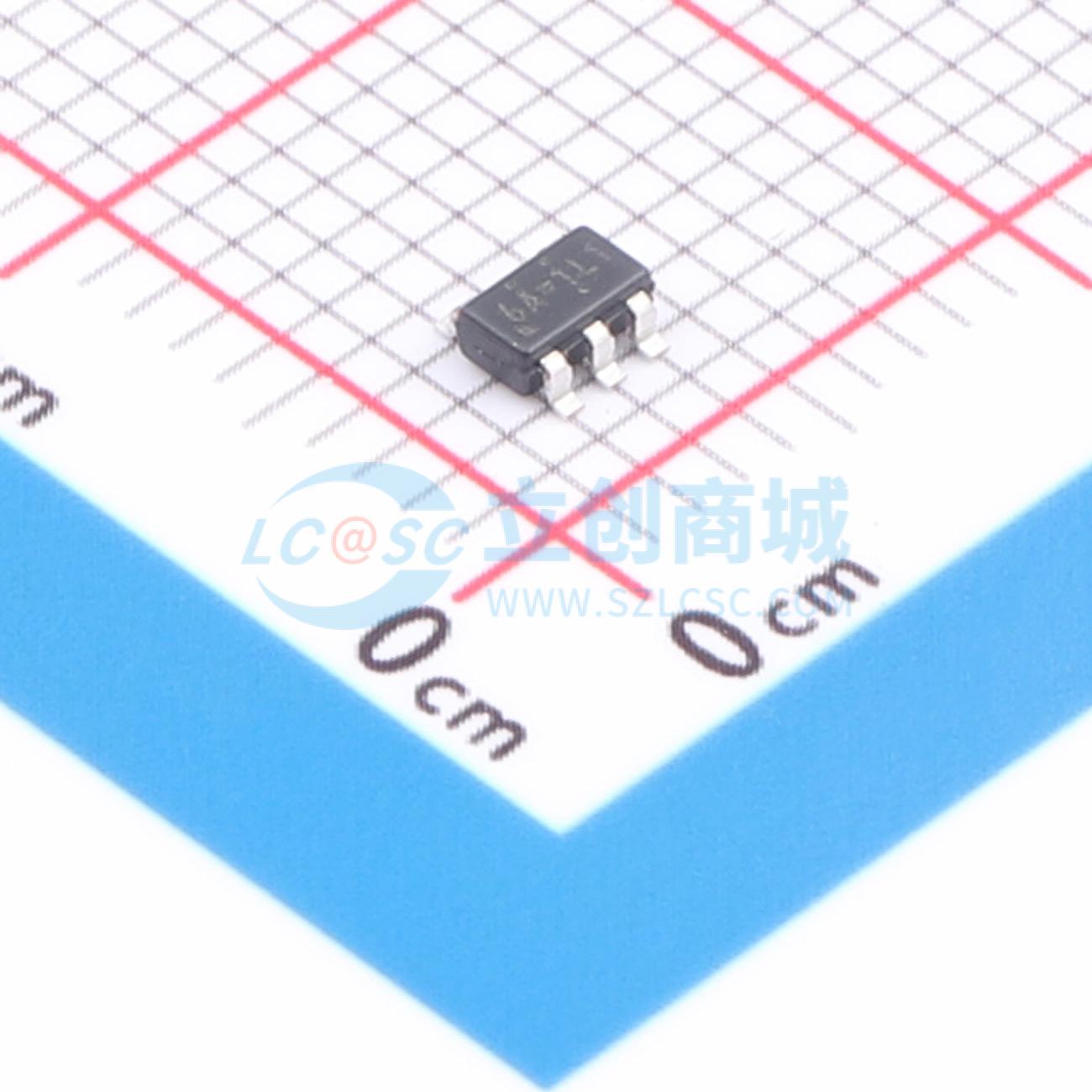

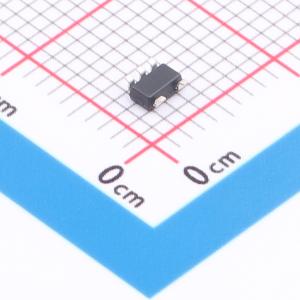

温馨提醒：图片仅供参考，商品以实物为准
RT9070BGB
1.25V~60V 20mA 70V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是高电压（70V 工作）、低静态电流、低压差线性稳压器。该器件可提供 20mA 输出电流，最大压差为 230mV。其低静态电流和关断电流（工作时为 23μA，关断时为 3μA）非常适合用于电池供电和/或高电压系统。在所有条件下，包括压差条件下，接地电流都能得到很好的控制。可与任何合理的输出电容器配合使用，包括 1μF 低 ESR 陶瓷电容器。具有出色的线路和负载瞬态响应。内部保护电路包括反接电池保护、限流、热关断和反向电流保护。输出电压可调（1.25V 至 60V），采用 SOT-23-5 封装。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9070BGB
- 商品编号
- C39296855
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.04117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 70V | |
| 输出电压 | 1.25V~60V | |
| 输出电流 | 20mA | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 180mV@(20mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 23uA | |
| 噪声 | 120uVrms | |
| 功能特性 | 反极性电压保护；使能控制；过流保护；短路保护；反极性电流保护；热关断 | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
RT9070B是一款高压（工作电压70V）、低静态电流、低压差线性稳压器。该器件可提供20mA输出电流，最大压差电压为230mV。其低静态电流和关断电流（工作状态23μA，关断状态3μA）使其非常适合电池供电和/或高压系统使用。在所有条件下，包括压差状态下，其接地电流都得到良好控制。
RT9070B可与任何合理的输出电容器配合工作，包括1μF低ESR陶瓷电容。它具有出色的线路和负载瞬态响应。内部保护电路包括反接电池保护、电流限制、热关断和反向电流保护。
RT9070B具有可调输出电压（1.25V至60V）。它采用SOT-23-5封装。
商品特性
- 宽输入电压范围：4.5V至70V
- 低静态电流：工作状态23μA，关断状态3μA
- 低压差电压：在20mA电流下典型值为180mV
- 可调（1.25V至60V）输出电压
- 初始输出精度±2%
- 使用1μF输出电容器可稳定工作
- 使用铝、钽或陶瓷电容器可稳定工作
- 无需反向电流保护二极管
- 70V反接电池保护
- 内部电流限制
- 内部热关断保护
应用领域
- 低电流、高压稳压器
- 电池供电应用
- 电信和数据通信应用
- 汽车应用
