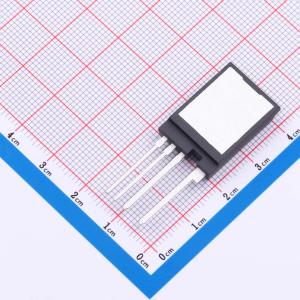

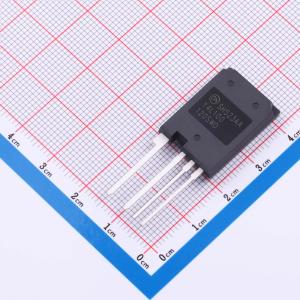

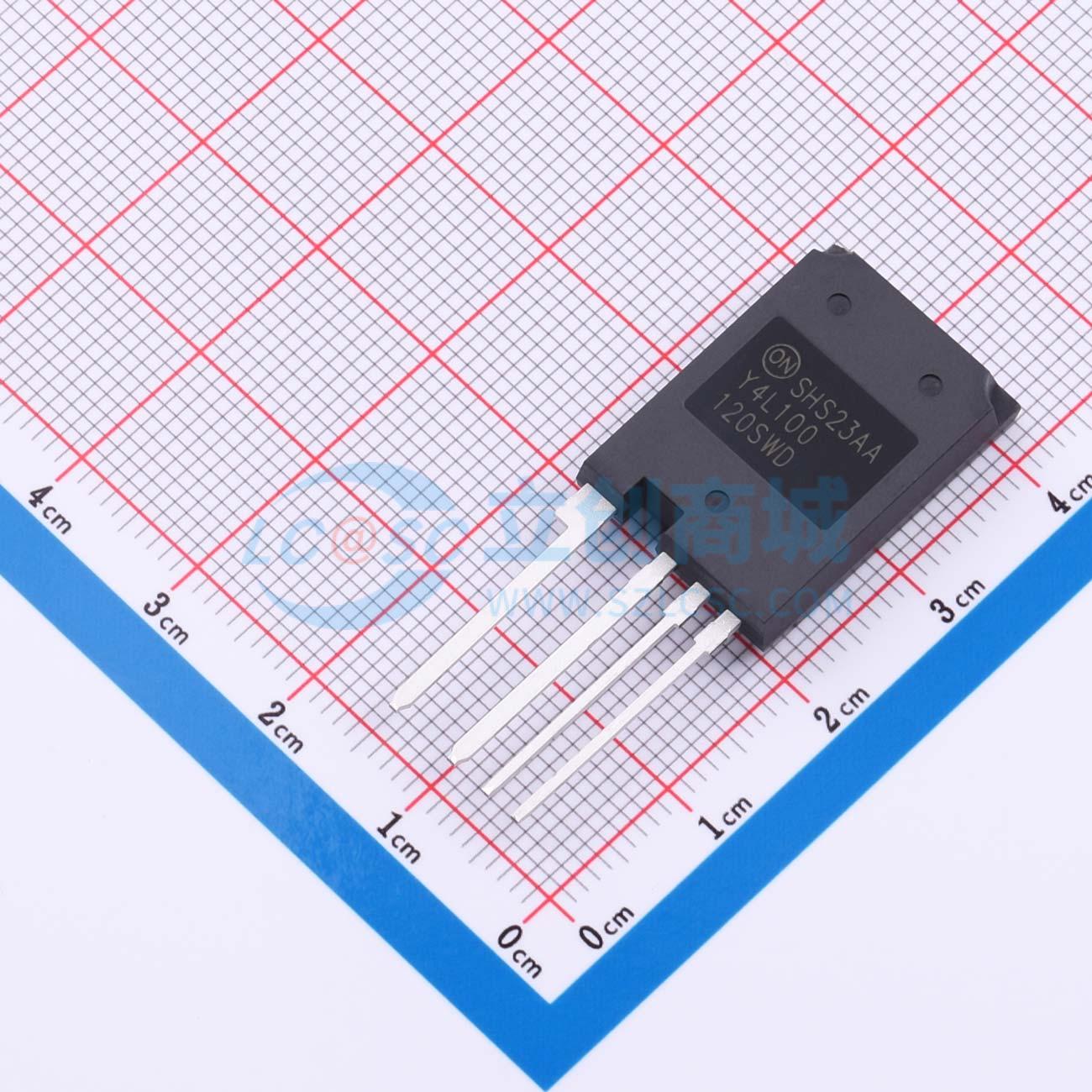

温馨提醒：图片仅供参考，商品以实物为准
FGY4L100T120SWD
1.2kV 100A
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGY4L100T120SWD
- 商品编号
- C39293678
- 商品封装
- TO-247-4L
- 包装方式
- 管装
- 商品毛重
- 11.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 1.071kW；536W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 200A；100A | |
| 集电极脉冲电流(Icm) | 400A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.7V | |
| 栅极阈值电压(Vge(th)) | 6.5V | |
| 栅极电荷量(Qg) | 308nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 9.64nF | |
| 输出电容(Coes) | 287pF | |
| 反向传输电容(Cres) | 40.1pF | |
| 开启延迟时间(Td(on)) | 59.2ns；44.8ns；49.6ns；56ns | |
| 关断延迟时间(Td(off)) | 276.8ns；272.4ns；324.8ns；232.4ns | |
| 导通损耗(Eon) | 1.7mJ；3.6mJ；2.8mJ；6.1mJ | |
| 关断损耗(Eoff) | 3.5mJ；5.1mJ；3.1mJ；1.9mJ | |
| 反向恢复时间(Trr) | 413.4ns；281.4ns；167.2ns；249.4ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
采用新型场截止第七代IGBT技术和第七代二极管，封装于TO247-4引脚封装中，FGY4L100T120SWD在太阳能逆变器、不间断电源和储能系统等各种应用中，以低开关损耗和导通损耗提供性能，实现高效率运行。
商品特性
- 最高结温TJ = 175°C
- 正温度系数，便于并联操作
- 高电流能力
- 平滑且优化的开关特性
- 低开关损耗
- 符合RoHS标准
应用领域
- 太阳能逆变器
- 不间断电源
- 储能系统
