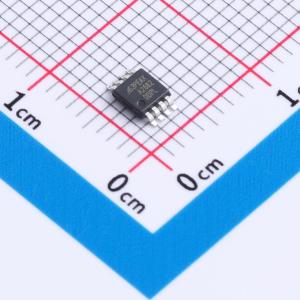

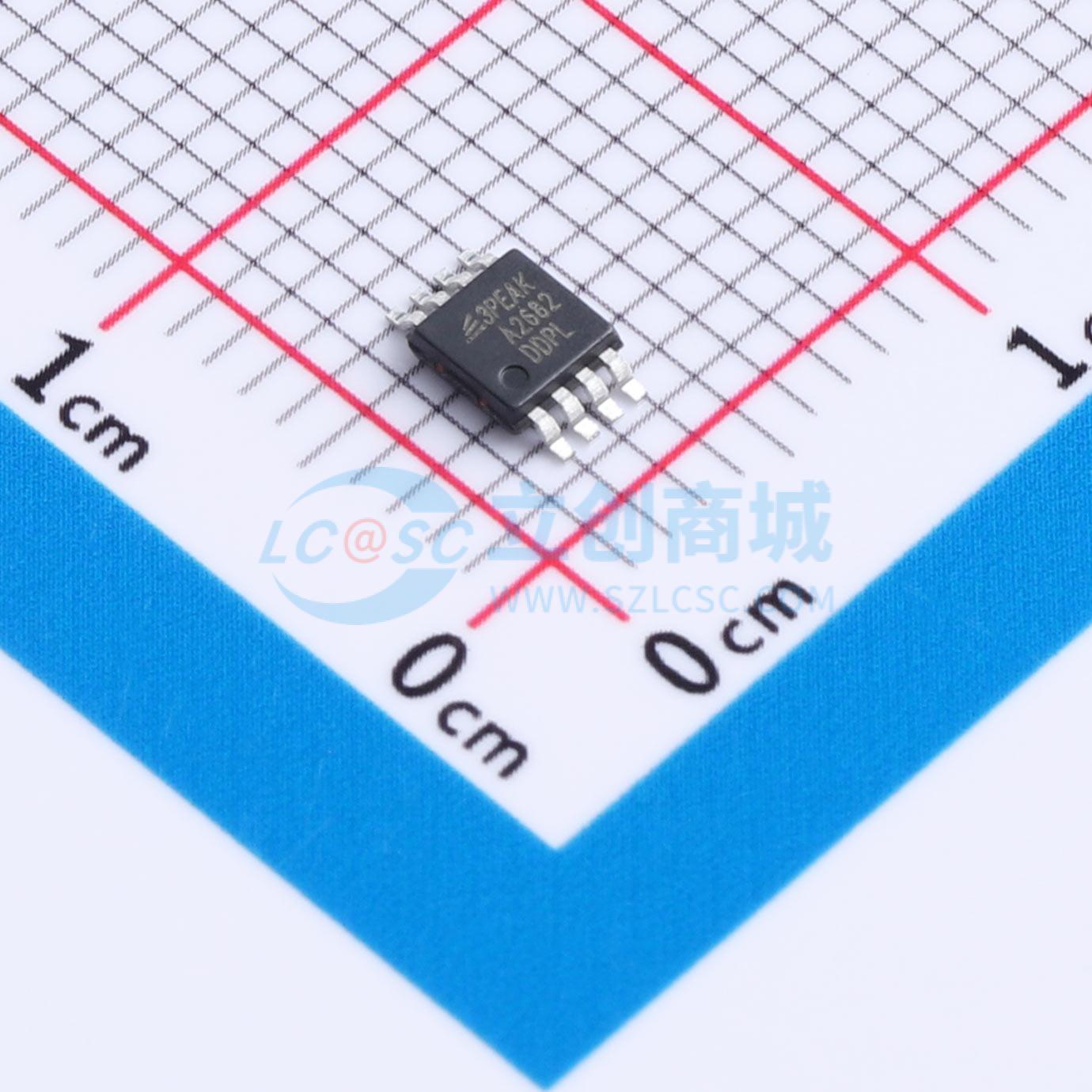

温馨提醒：图片仅供参考，商品以实物为准
TPA2682-VS1R
TPA2682-VS1R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPA2682-VS1R
- 商品编号
- C39268966
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 8V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TPA268x 系列是最新的高电源电压、低噪声、高频响运算放大器。它采用专有的设计技术，实现了优异的交流性能，具备20MHz带宽、10V/μs压摆率和低失真，同时每个放大器的静态电流仅为6mA。这些特性组合使其成为工业控制、电机控制、音频放大、声卡端口及其他消费类音频应用的理想选择。
商品特性
- 电源电压范围：8 V ~ 36 V
- 偏移电压：±3mV
- 差分输入电压范围可达电源轨，可作为比较器工作
- 带宽：20MHz，压摆率：10 V/μs
- 低噪声：在100Hz时电压噪声密度为10 nV/√Hz
- 0.1Hz至10Hz电压噪声：0.8 μVₚ₋ₚ
- 输入轨至 -V_S，无内部ESD二极管至 +V_S
- 高电源抑制比：在100kHz时为80 dB
- 工作温度范围：-40℃ ~ 125℃
应用领域
- 仪器仪表
- 有源滤波器
- 传感器接口
- 工业控制
- 音频应用
