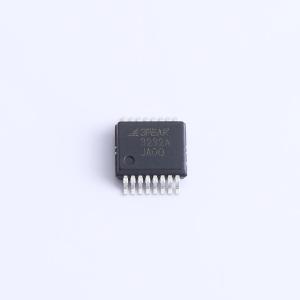

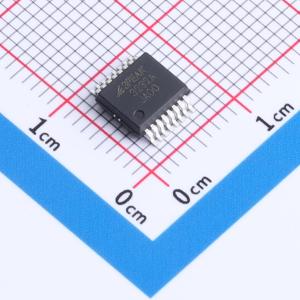

TPT3232A-SS3R
3V至5.5V、250kbps RS-232收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是 IEC61000 ESD 保护的、3.0-5.5 V 供电的收发器，符合 RS-232 平衡通信标准。每个接收器将 TIA/RS-232 输入转换为 TTL/CMOS 电平。该设备可以接受 ±25 V RIN 输入。设备以 250 kbps 的数据信号速率运行。有 SOP16、SSOP16 和 TSSOP16 封装，工作温度范围为 -40℃ 至 125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT3232A-SS3R
- 商品编号
- C39270187
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 0.3mA | |
| 功能特性 | - |
商品概述
TPT3232A 是一款符合 IEC61000 ESD 保护标准、工作电压范围为 3.0 V 至 5.5 V 的收发器，满足 RS-232 标准以实现平衡通信。每个接收器可将 TIA/RS-232 输入转换为 TTL/CMOS 电平。该器件可承受 ±25 V 的接收器输入电压，工作数据信令速率为 250 kbps。TPT3232A 提供 SOP16、SSOP16 和 TSSOP16 封装，工作温度范围为 -40°C 至 125°C。
商品特性
- 满足 TIA/EIA-232-F 和 ITU V.28 标准要求
- 宽电源电压范围：单电源 +3 V 至 +5.5 V
- 包含两个驱动器和两个接收器
- 数据速率：250 kbps
- 仅需四个外部 0.1-μF 电容
- RS-232 总线引脚提供 ESD 保护
- ±15 kV（人体放电模型）
- ±12 kV（IEC61000-4-2，接触放电）
- ±15 kV（IEC61000-4-2，空气间隙放电）
应用领域
- 电池供电设备
- 工业人机界面
- 笔记本电脑与计算机
- 打印机
