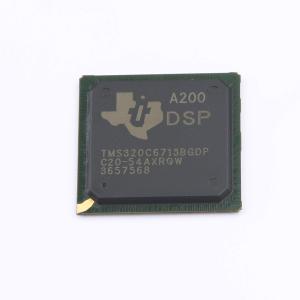

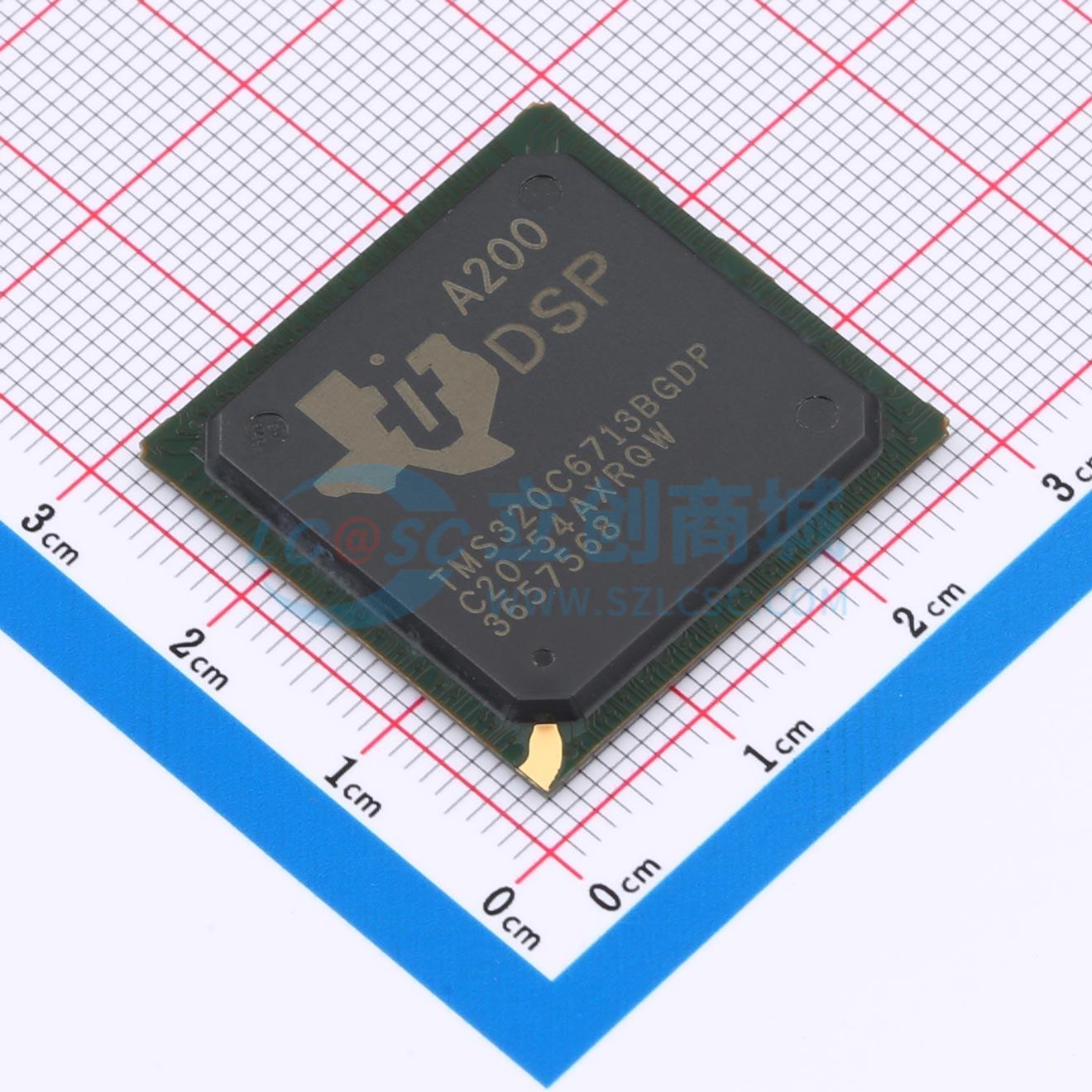

TMS320C6713BGDPA200
浮点数字信号处理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性:八个32位指令/周期。 32/64位数据字,300、225、200 MHz (GDP和ZDP),以及225、200、167 MHz (PYP)时钟速率。 3.3、4.4、5、6个指令周期时间。 2400/1800、1800/1350、1600/1200和1336/1000 MIPS/MFLOPS。 丰富的外设集,针对音频进行优化。 高度优化的C/C++编译器。 有扩展温度器件。 先进的超长指令字(VLIW) TMS320C67xTMDSP内核
- 品牌名称
- TI(德州仪器)
- 商品型号
- TMS320C6713BGDPA200
- 商品编号
- C39267834
- 商品封装
- BGA-272
- 包装方式
- 托盘
- 商品毛重
- 3.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字信号处理器(DSP/DSC) |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 实时时钟与定时器;高速外设接口;并行数据通道;DMA数据搬运;硬件乘加加速 |
商品概述
该产品是一款浮点数字信号处理器(DSP),型号为TMS320C6713B,采用高级超长指令字(VLIW) TMS320C67x DSP内核,采用0.13μm 6层铜金属工艺CMOS技术制造,提供多种封装与时钟频率选项。
商品特性
- 每个周期可执行8条32位指令
- 支持32位/64位数据字
- 提供多种时钟频率:GDP和ZDP封装支持300MHz、225MHz、200MHz,PYP封装支持225MHz、200MHz、167MHz
- 丰富的外设集,针对音频优化
- 高度优化的C/C++编译器
- 可提供扩展温度器件
- 内核包含8个独立功能单元:2个定点ALU、4个浮点/定点ALU、2个浮点/定点乘法器
- 采用加载-存储架构,带有32个32位通用寄存器
- 指令打包可减小代码体积
- 所有指令支持条件执行
- 支持IEEE 754原生指令
- 支持单精度和双精度
- 支持字节寻址(8位、16位、32位数据)
- 8位溢出保护
- 支持饱和操作;位域提取、置位、清除;位计数;归一化
- L1/L2内存架构:4K字节L1P直接映射程序缓存,4K字节L1D 2路数据缓存
- 总L2内存大小256K字节:包含64K字节L2统一缓存/映射RAM,以及192K字节额外L2映射RAM
- 启动模式支持HPI、8位/16位/32位ROM启动
- 支持小端和大端字节序
- 32位外部存储器接口(EMIF)可无胶连接SRAM、EPROM、Flash、SBSRAM和SDRAM
- 总可寻址外部存储空间为512M字节
- 集成增强型直接存储器访问(EDMA)控制器,带有16个独立通道
- 集成16位主机端口接口(HPI)
- 集成两个McASP接口,每个接口包含2个独立时钟域(各含1个发送通道和1个接收通道),每个端口有8个串行数据引脚可单独分配给任意时钟域
- 每个McASP时钟域包含可编程时钟发生器、可编程帧同步发生器,支持2-32个时隙的TDM流,支持的时隙大小为8、12、16、20、24、28、32位,带有用于位操作的数据格式化器
- 支持多种I2S及类似比特流格式
- 集成数字音频接口发送器(DIT),支持S/PDIF、IEC60958-1、AES-3、CP-430格式,最多支持16个发送引脚,带增强型通道状态/用户数据,支持广泛的错误检查和恢复
- 集成两个I2C Bus多主和从接口
- 集成两个多通道缓冲串行端口,支持SPI、高速TDM接口、AC97接口
- 集成两个32位通用定时器
- 集成专用GPIO模块,带有16个引脚,支持外部中断
- 内置基于灵活锁相环(PLL)的时钟发生器模块
- 兼容IEEE-1149.1 (JTAG)边界扫描
- 提供两种封装选项:208引脚PowerPAD PQFP (PYP)、272引脚BGA封装 (GDP和ZDP)
- I/O电压为3.3 V,提供多种内核电压选项
