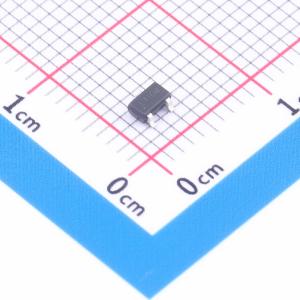

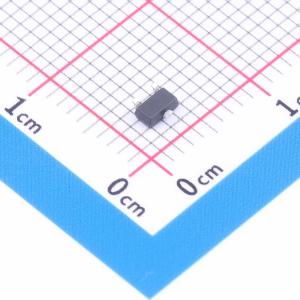

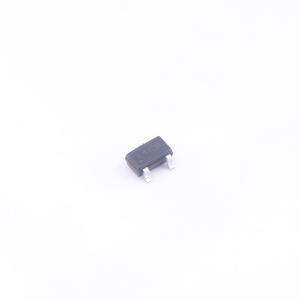

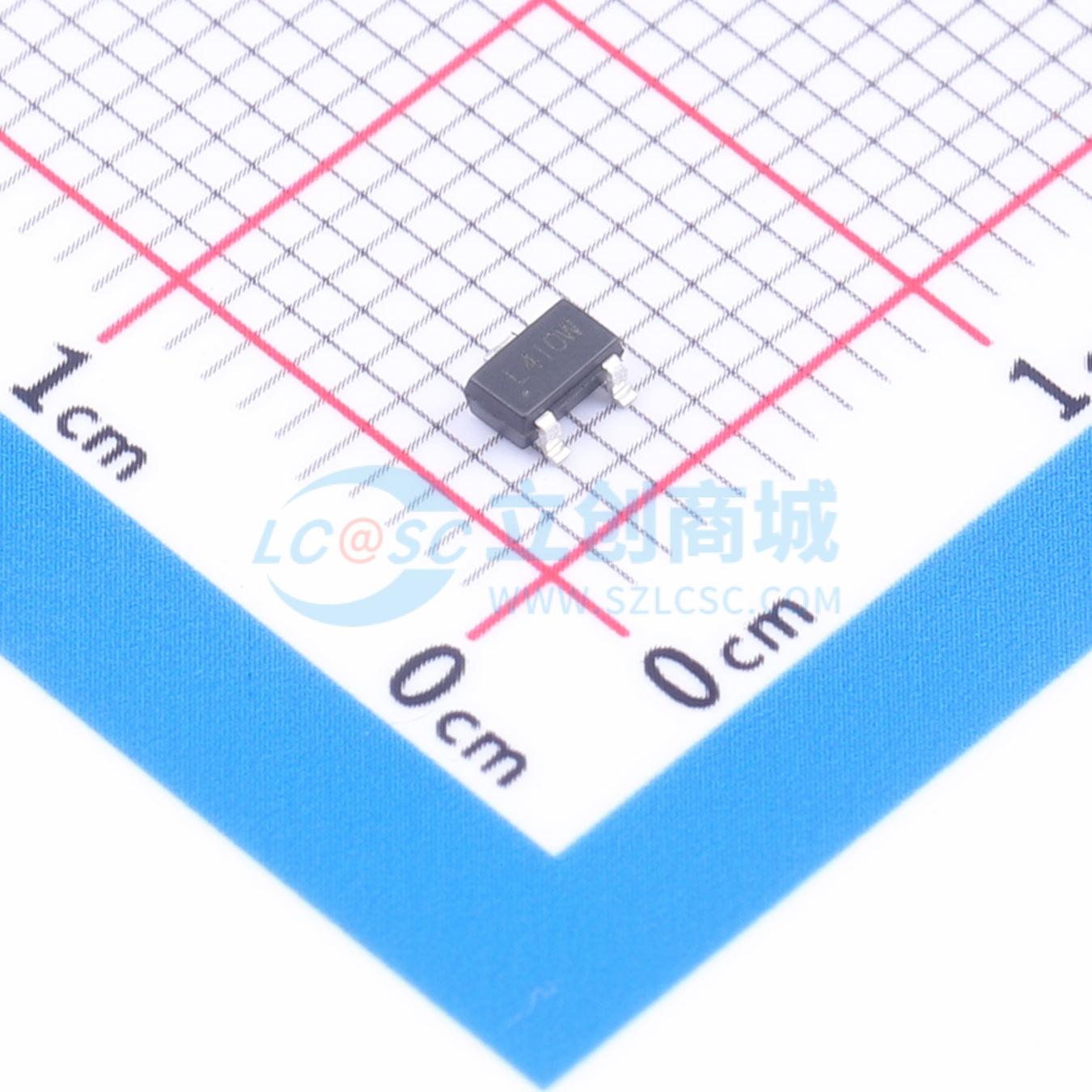

TPL810F30-3TR
高压、低静态电流LDO，适用于对电源敏感且前级电源噪声大的应用和电池供电的便携式设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPL810F30-3TR
- 商品编号
- C39217101
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.468克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 24V | |
| 输出电压 | 3V | |
| 输出电流 | 180mA |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 200mV@(50mA) | |
| 静态电流(Iq) | 2uA | |
| 功能特性 | 过流保护；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 |
商品概述
TPL810是一系列高性能、低压差线性稳压器。TPL810系列支持最高24V的输入电压和180mA的输出电流，具有低静态电流和高电源抑制比（PSRR）。TPL810系列搭配2.2μF至22μF的输出电容时性能稳定，建议使用4.7μF的陶瓷电容。 TPL810系列在100Hz时的PSRR高达73dB。这一特性使TPL810系列非常适合用于前级电源噪声大且对电源敏感的应用。2μA的超低静态电流使TPL810系列成为电池供电便携式设备的理想选择。限流和热过载保护电路提高了重载条件下的可靠性。 TPL810系列提供3V至5V的固定输出电压选项，以及1.2V至15V的可调输出电压，在工作条件下电压精度为±2%。TPL810系列在结温范围-40°C至+125°C内性能有保证。
商品特性
- 宽输入电压范围：3.6V至24V
- 室温下输出精度为±1%
- 固定输出：3V、3.3V和5V
- 可调输出：1.2V至15V
- 超低静态电流：2μA
- 最大输出电流：180mA
- 低压差电压：50mA时为200mV
- 高电源抑制比：100Hz时为73dB
- 限流和热保护
- 使用2.2μF至22μF低等效串联电阻（ESR）陶瓷电容时性能稳定
- 软启动功能可限制启用时的输入电流浪涌
- 热关断保护
- 结温范围：-40°C至+125°C
- 封装：SOT89 - 3、SOT23 - 5、SOT23 - 3
应用领域
- 电池供电的手持设备
- 销售点设备和电动工具
- 仪表和烟雾探测器
- 工业控制
- 无线和物联网模块
