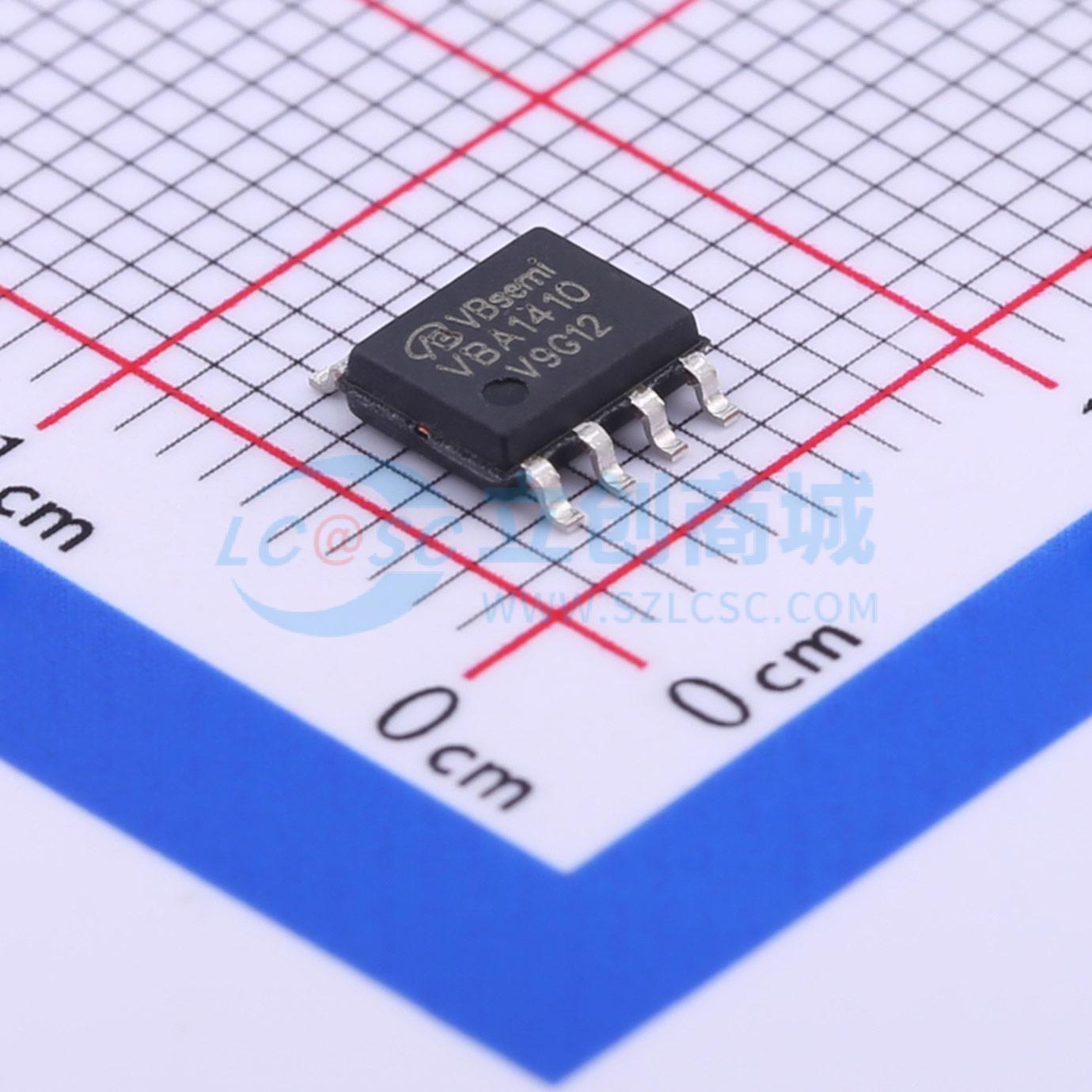

温馨提醒：图片仅供参考，商品以实物为准
VBA1410
1个N沟道 耐压:40V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道场效应晶体管，采用Trench技术，具有优良的电气特性和可靠性，适用于低功率控制和驱动应用，包括LED驱动模块、电池管理模块、家用电器控制模块等领域。SOP8；N—Channel沟道,40V；10A；RDS(ON)=14mΩ@VGS=10V,VGS=20V；Vth=1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBA1410
- 商品编号
- C416227
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.301克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 14mΩ@10V；16mΩ@4.5V | |
| 耗散功率(Pd) | 3.8W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 2nF | |
| 反向传输电容(Crss) | 150pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 260pF |
商品特性
- 根据 IEC 61249-2-21 定义为无卤产品
- 沟槽功率 MOSFET
- 100% 进行栅极电阻（Rg）测试
- 100% 进行单脉冲雪崩耐量（UIS）测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- 同步整流
- 负载点（POL）、中间总线转换器（IBC）
- 次级侧
